ZP-50 AL/CU - złączka AL/CU 50 mm²
Blok rozdzielczy AL/CU ZP-50, 50 mm², 160 A
Termin na zapytanie
Nr katalogowy: 0250100050101-103
Czym jest ten produkt?
ZP-50 AL/CU - złączka AL/CU 50 mm². Do łączenia przewodów w układzie rozdziału energii.
Kiedy wybrać ten model?
Dobierz do materiału i przekroju przewodów oraz warunków montażu. Parametry tego modelu:
- Przekrój główny: 50 mm².
- Prąd znamionowy In: 160 A.
- Przyłącza (wejście / wyjścia): 2 × 16-70 mm² (drut) / 25-50 mm² (linka).
- Materiał wkładu: Aluminium.
- Moment dokręcania: 10 Nm.
- Montaż: Szyna TH 35 / śruby.
Co sprawdzić przed doborem?
- Potwierdź dopuszczenie materiału i rodzaju przewodów oraz ich przekroje.
- Sprawdź moment dokręcania, przygotowanie końcówek i sposób montażu w dokumentacji.
Czym różni się od innych modeli?
Poniżej porównanie danych katalogowych, nie deklaracja zamienności. Zgodność z aparatem wymaga osobnego sprawdzenia.
ZP-50 AL/CU / ZP-35 AL/CU
Zobacz kategorię- Przekrój główny: ZP-50 AL/CU - 50 mm²; ZP-35 AL/CU - 35 mm².
- Prąd znamionowy In: ZP-50 AL/CU - 160 A; ZP-35 AL/CU - 125 A.
- Przyłącza (wejście / wyjścia): ZP-50 AL/CU - 2 × 16-70 mm² (drut) / 25-50 mm² (linka); ZP-35 AL/CU - 2 × 2,5-35 mm² (drut) / 2,5-25 mm² (linka).
Jak zamówić?
Oznaczenie do zapytania: ZP-50 AL/CU / 0250100050101-103
- Wskaż symbol produktu i dokładny wariant z tabeli „Dane techniczne”.
- Podaj liczbę sztuk oraz wymagany termin; dla szyn także długość lub liczbę modułów, dla bloków kolor i układ przyłączy.
- Wyślij zapytanie z karty produktu. Przed zamówieniem potwierdź z Elkat konfigurację, kompatybilność i warunki dostawy.
- Przekrój główny
- 50 mm²
- Prąd znamionowy In
- 160 A
- Przyłącza (wejście / wyjścia)
- 2 × 16-70 mm² (drut) / 25-50 mm² (linka)
- Napięcie izolacji Ui
- 500 V
| Dane techniczne | |
|---|---|
| Parametr | Wartość |
| Przekrój główny | 50 mm² |
| Prąd znamionowy In | 160 A |
| Napięcie izolacji Ui | 500 V |
| Napięcie udarowe Uimp | 6 kV |
| Przyłącza (wejście / wyjścia) | 2 × 16-70 mm² (drut) / 25-50 mm² (linka) |
| Moment dokręcania | 10 Nm |
| Materiał wkładu | Aluminium |
| Izolacja | PA6.6 |
| Kolory | Szary (fazowy), niebieski (neutralny), żółto-zielony (ochronny), czerwony (plus), czarny (minus) |
| Montaż | Szyna TH 35 / śruby |
| Nr katalogowy | 0250100050101-103 |
| Norma | PN-EN 60947-7-1 |
| Warianty i numery katalogowe | |||
|---|---|---|---|
| Typ | Kolor | Nr katalogowy | Opakowanie (szt./kg) |
| ZP-50/SZ | szary (SZ) | 0250100050101 | 10/0,460 · 300/13,80 |
| ZP-50/N | niebieski (N) | 0250100050102 | 10/0,460 · 300/13,80 |
| ZP-50/Z | zielony (Z) | 0250100050103 | 10/0,460 · 300/13,80 |
| Przyłącza i zaciski | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Sekcja | Przekrój zacisku | Drut [mm²] | Linka [mm²] | Śruba | Przyłączy | Głębokość gniazda [mm] | Klucz [mm] | Moment [Nm] | Montaż |
| Wyjście | 50 mm² | 16-70 | 25-50 | M10x14 | 2 | 24,6 | 5 | 10 | szyna TH 35 / śruby |

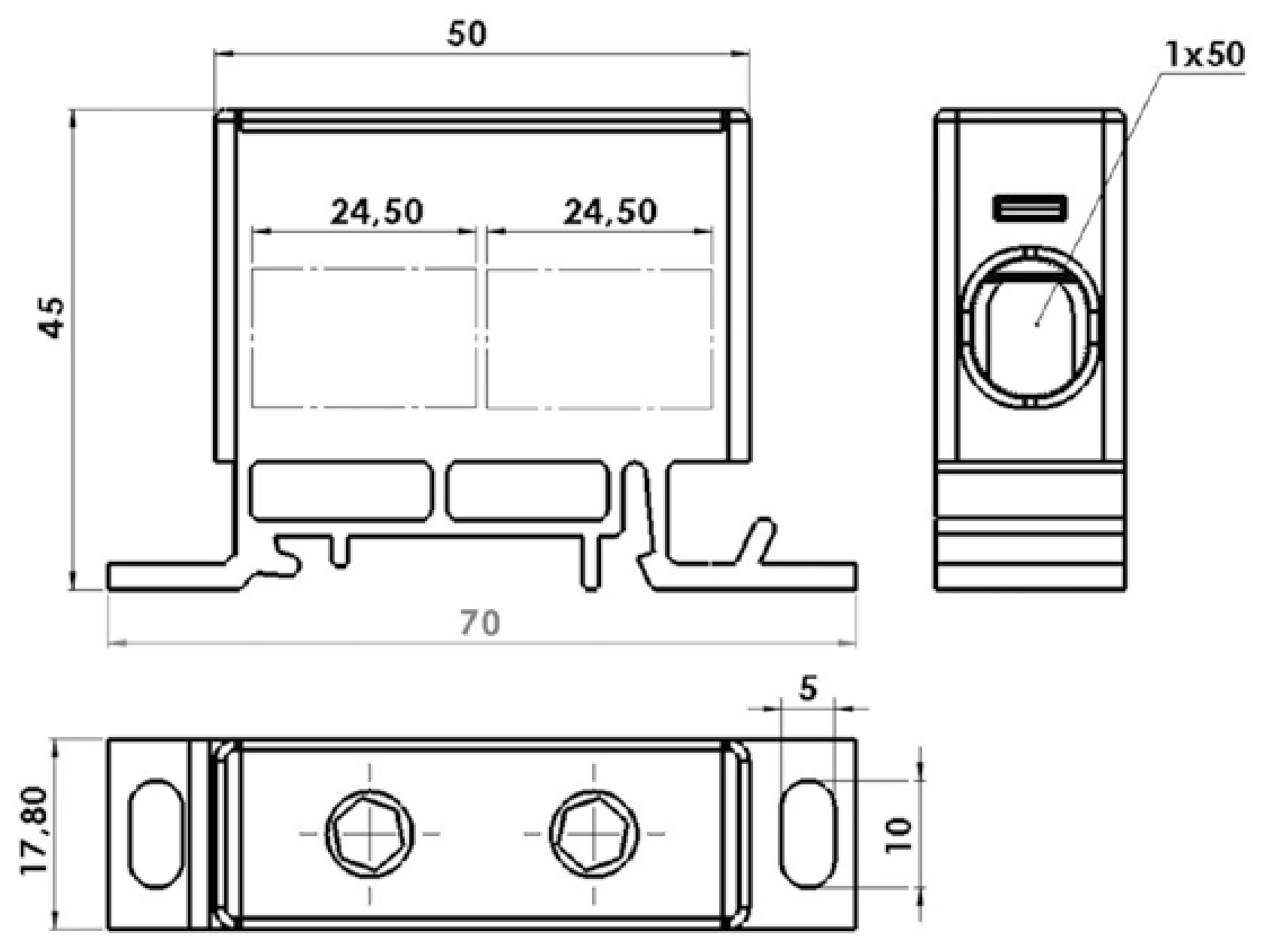

Karta katalogowa powstaje na bieżąco z danych tej pozycji. Pełny katalog zawiera wszystkie rodziny wyrobów wraz z rysunkami wymiarowymi.
