Nasze produkty
Szyny zbiorcze, bloki rozdzielcze i uniwersalne, akcesoria oraz kompletacje rozdzielnic - elementy do rozdzielnic niskiego napięcia wykonane z miedzi elektrolitycznej, zgodne z PN-EN 60947-7-1.
Jakość, na której możesz budować
Każdy komponent powstaje w naszym zakładzie w Polsce - z certyfikowanych materiałów i pod kontrolą na każdym etapie.

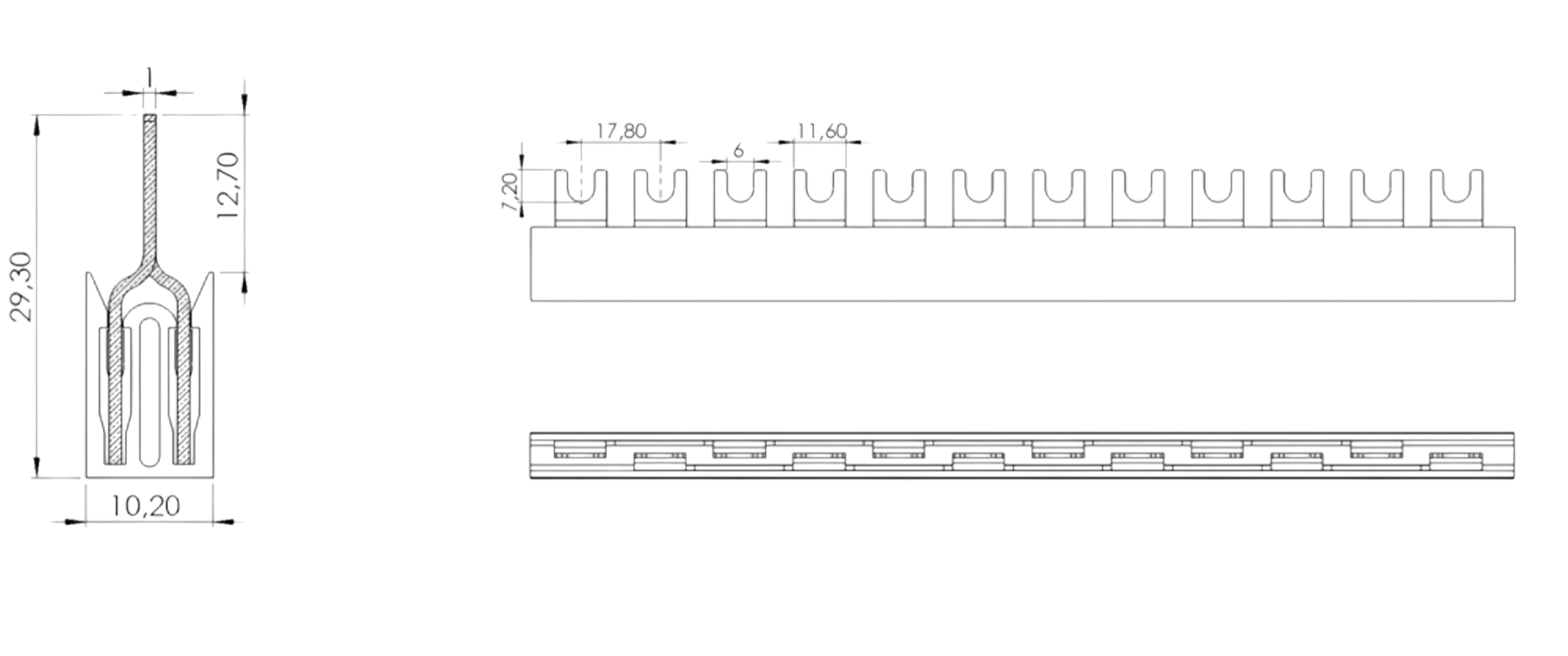

Szyna widełkowa 2-fazowa (IZ10/2F)
Wysokość 29,30 mm, szerokość 10,20 mm, widelec 12,70 mm, rozstaw widelców na rysunku 17,80 mm, podziałka modułu wg tabeli 18 mm.
Rysunki wymiarowe - przekrój, widok z góry i profil. Wszystkie wymiary w milimetrach.

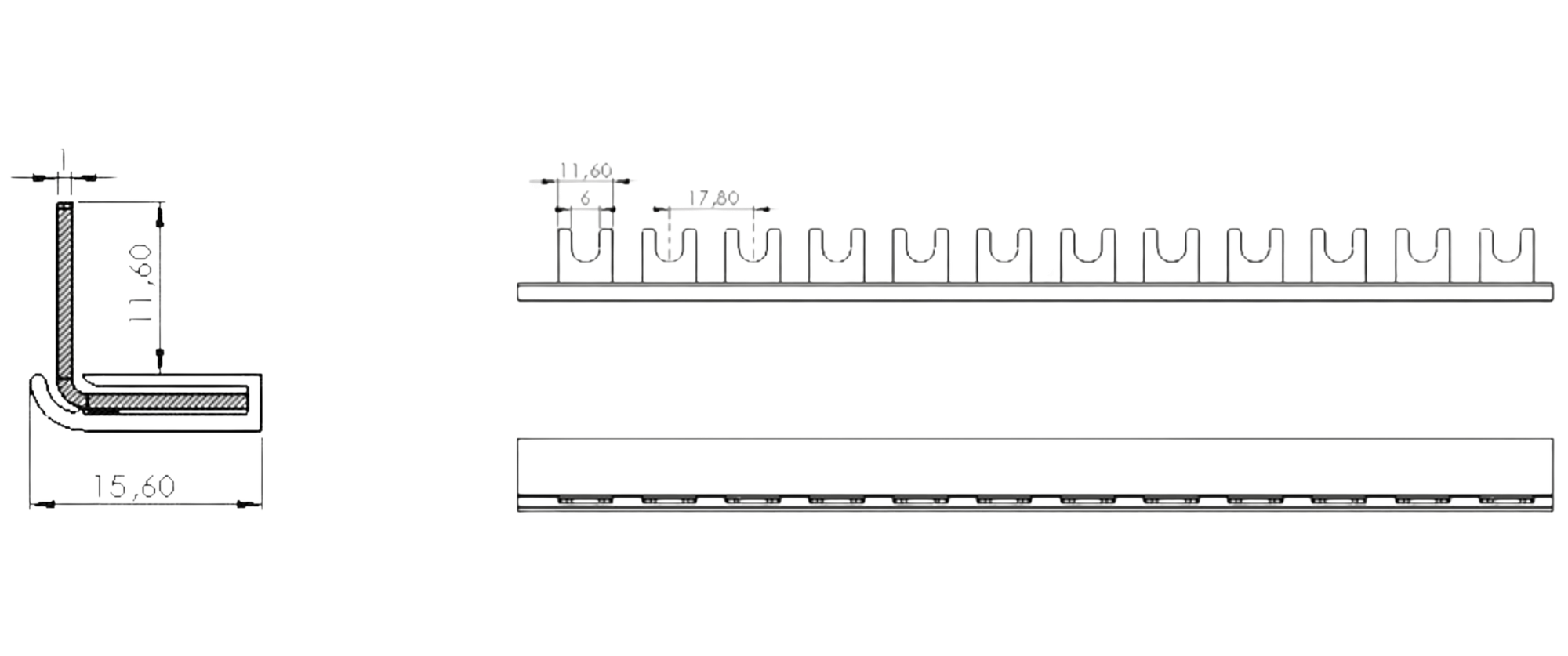

Wykonanie gięte 90° (IZ10/1F/L)
Odgięty widelec 11,60 mm ponad izolatorem, szerokość 15,60 mm, tor prądowy 1 mm, podziałka 17,80 mm.
Tor prądowy odgięty o 90° pozwala doprowadzić zasilanie od strony bocznej rozdzielnicy, bez wyginania szyny na miejscu montażu. Wymiary dotyczą IZ10/1F/L. Wykonanie sztyftowe 10 mm² (IZS10/1F/L) ma tor 1 mm i odgięcie 12 mm; wykonania 16 mm² (IZ16/1F/L, IZS16/1F/L) mają tor 1,50 mm i dłuższy odgięty widelec, 13 mm wobec 11,60 mm; osobny wariant IZ16/1F/L6,2 ma przyłącze śrubowe 6,2 mm. Wspólna dla wszystkich jest podziałka 17,80 mm.

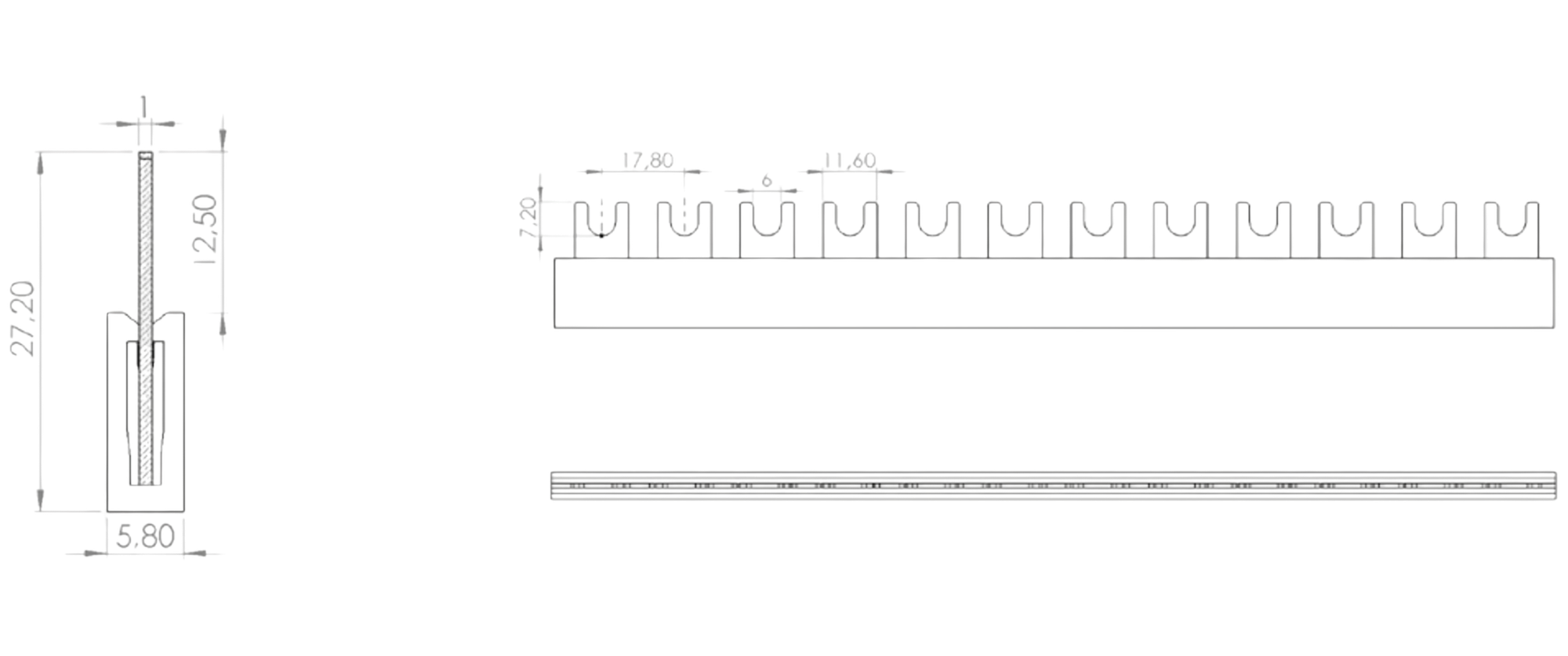

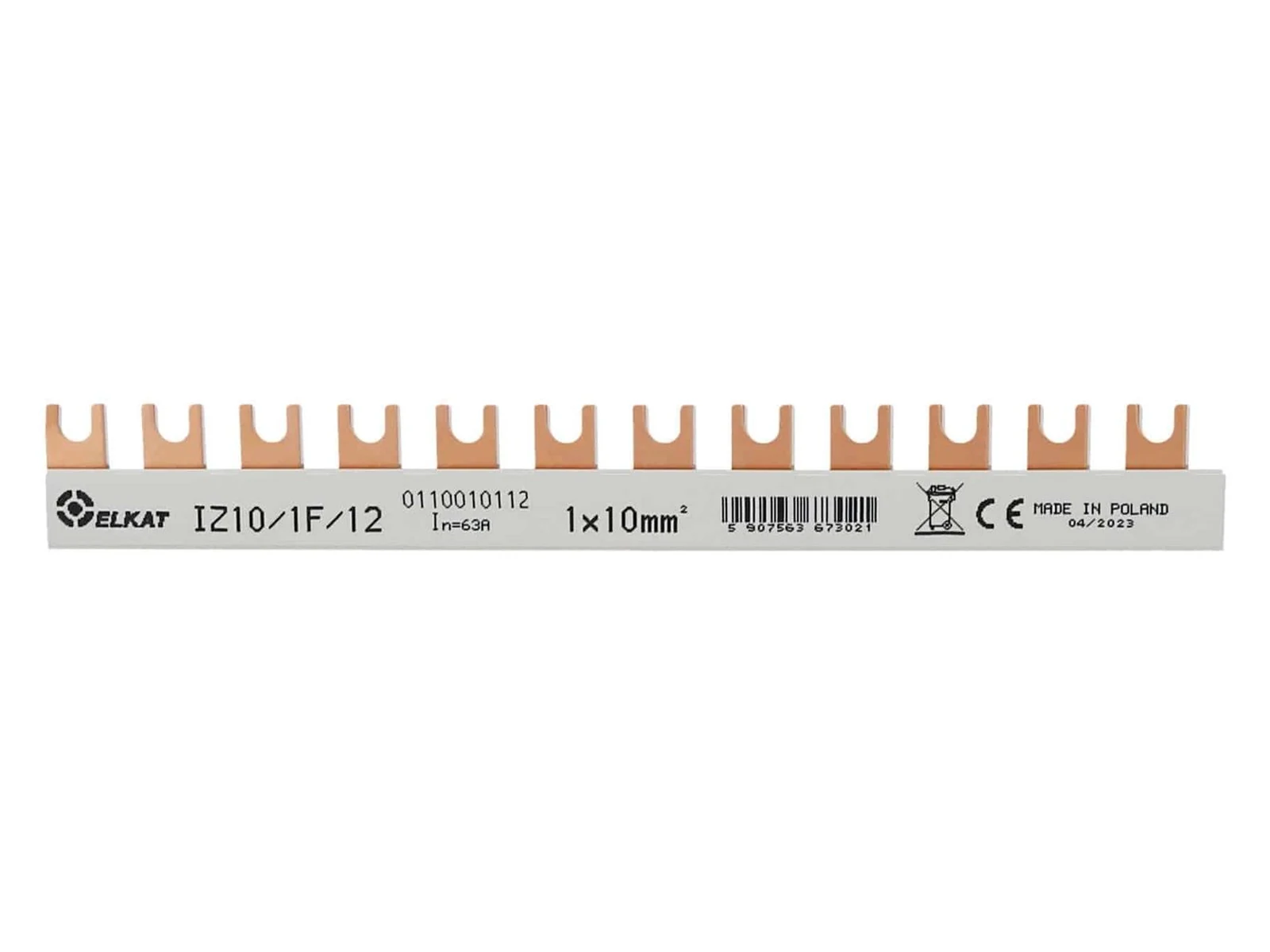

Szyna widełkowa 1-fazowa (IZ10/1F)
Wysokość 27,20 mm, szerokość 5,80 mm, widelec 12,50 mm, podziałka 17,80 mm.
Wykonanie podstawowe 10 mm², 63 A. Ten sam przekrój izolatora mają warianty IZ10/1F/N (izolator niebieski) i IZ10/1F/1500V; tor prądowy 1 mm, widelec 12,50 mm ponad izolatorem.
IZ10/1F
- Przekrój
- 10 mm²
- Prąd znamionowy Ie
- 63 A

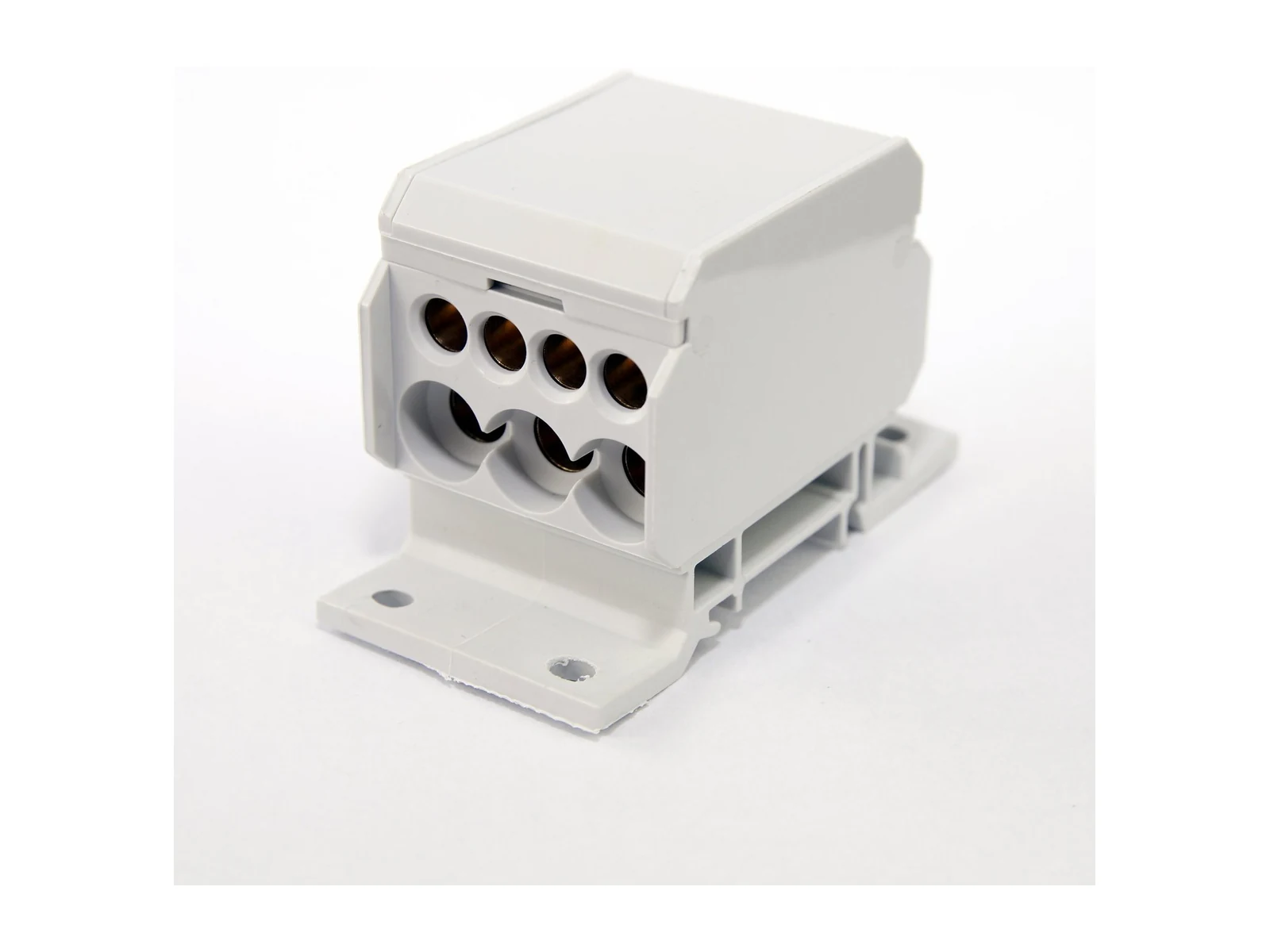

DB-1
- Przekrój główny
- 50 mm²
- Prąd znamionowy In
- 192 A

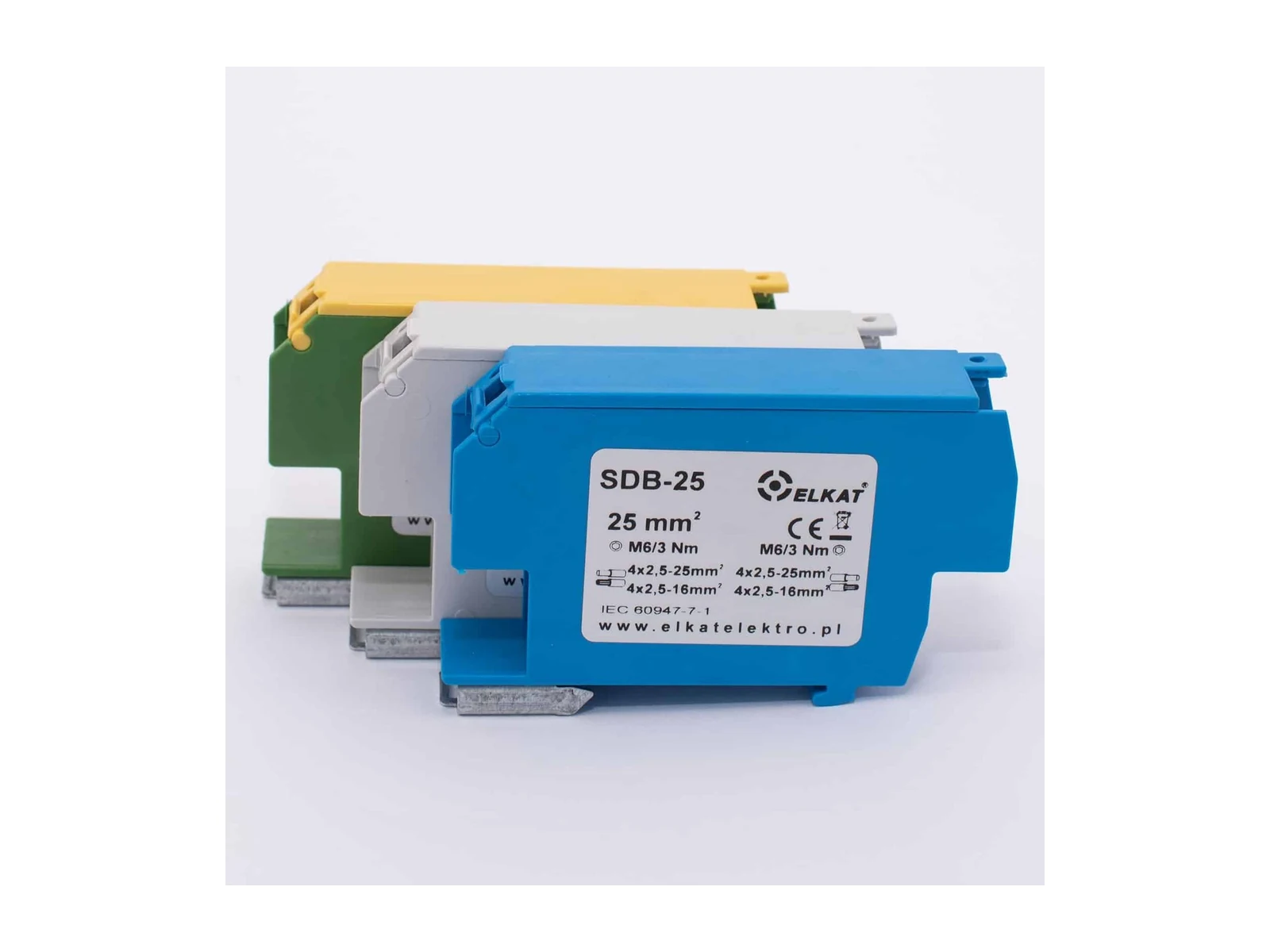

SDB-25
- Przekrój główny
- 25 mm²
- Prąd znamionowy In
- 100 A

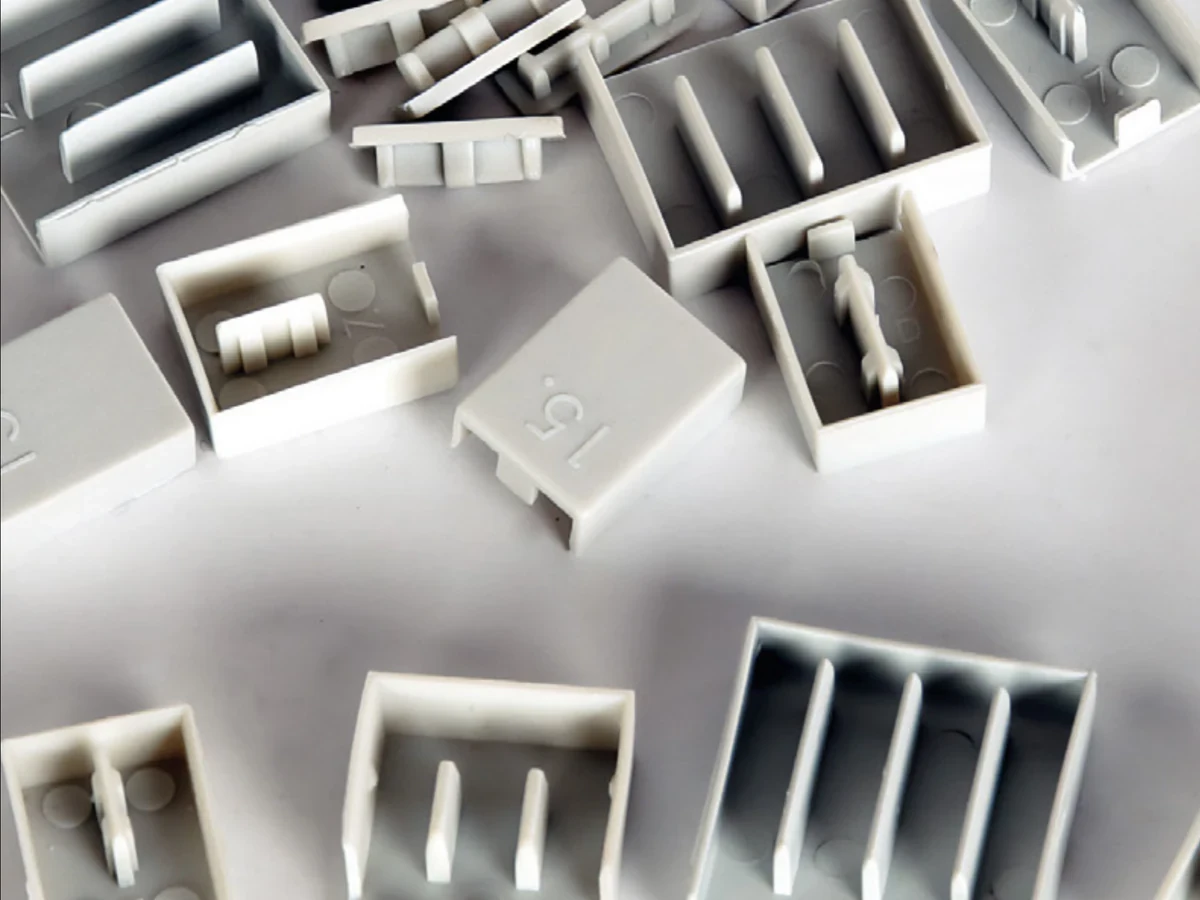

Z-10/1F
- Przekrój szyny
- 10 mm²
- Liczba biegunów
- 1
Konfiguracja na zamówienie
- Przekroje
- 10 / 12 / 16 mm²
- Fazy
- 1F / 2F / 3F / 4F

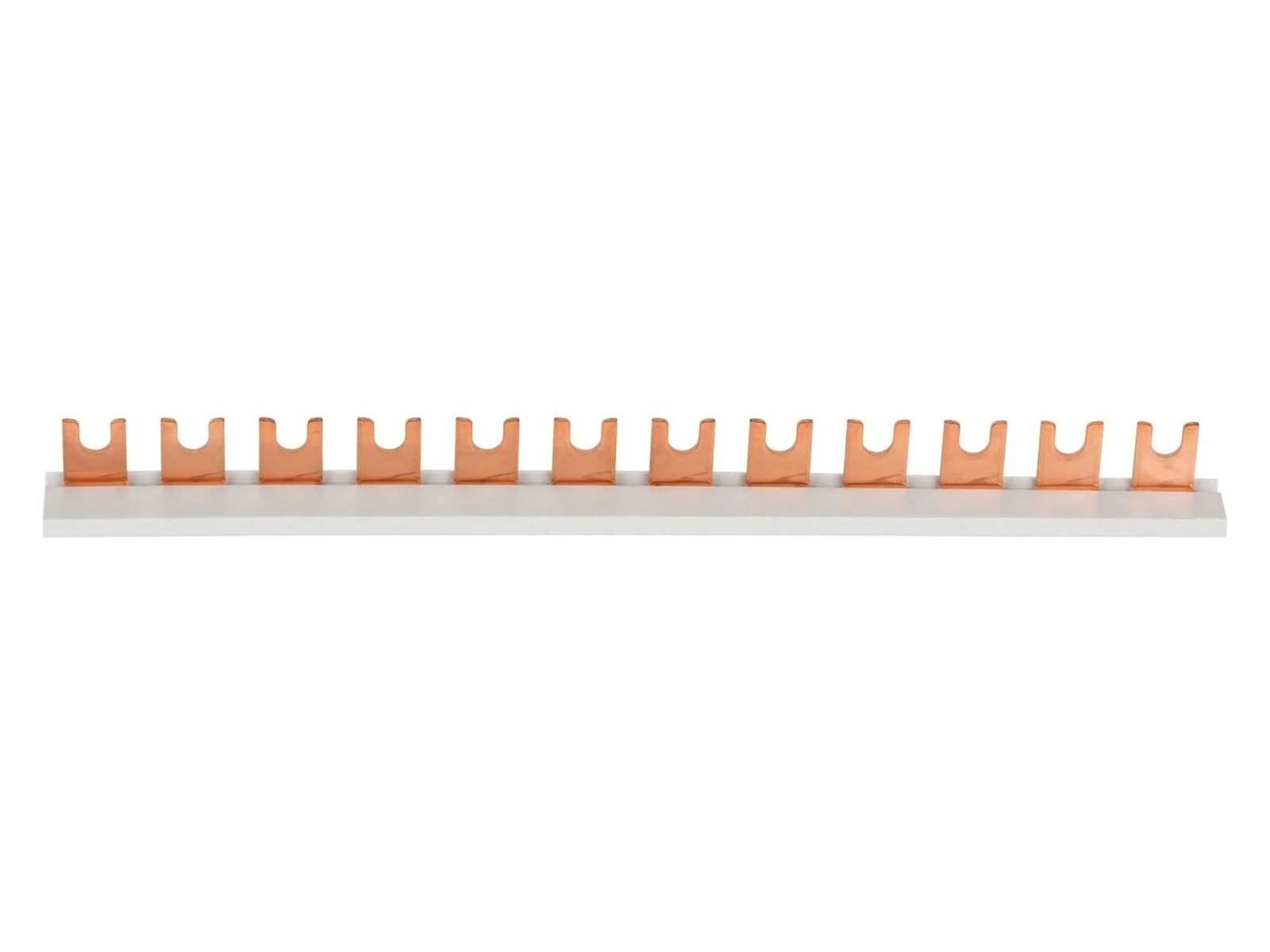

IZ10/1F/L
- Przekrój
- 10 mm²
- Prąd znamionowy Ie
- 63 A

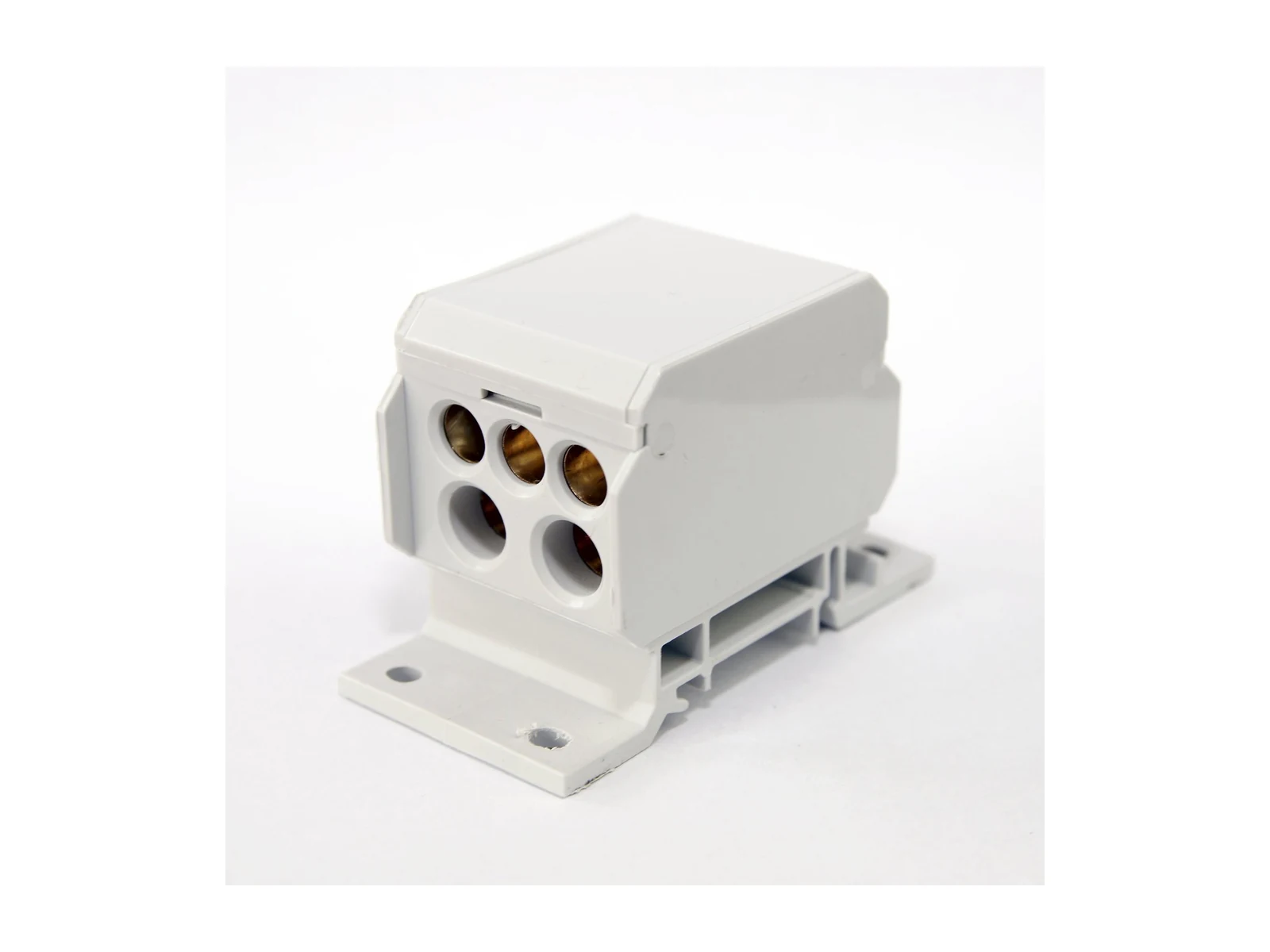

DB-2
- Przekrój główny
- 50 mm²
- Prąd znamionowy In
- 160 A

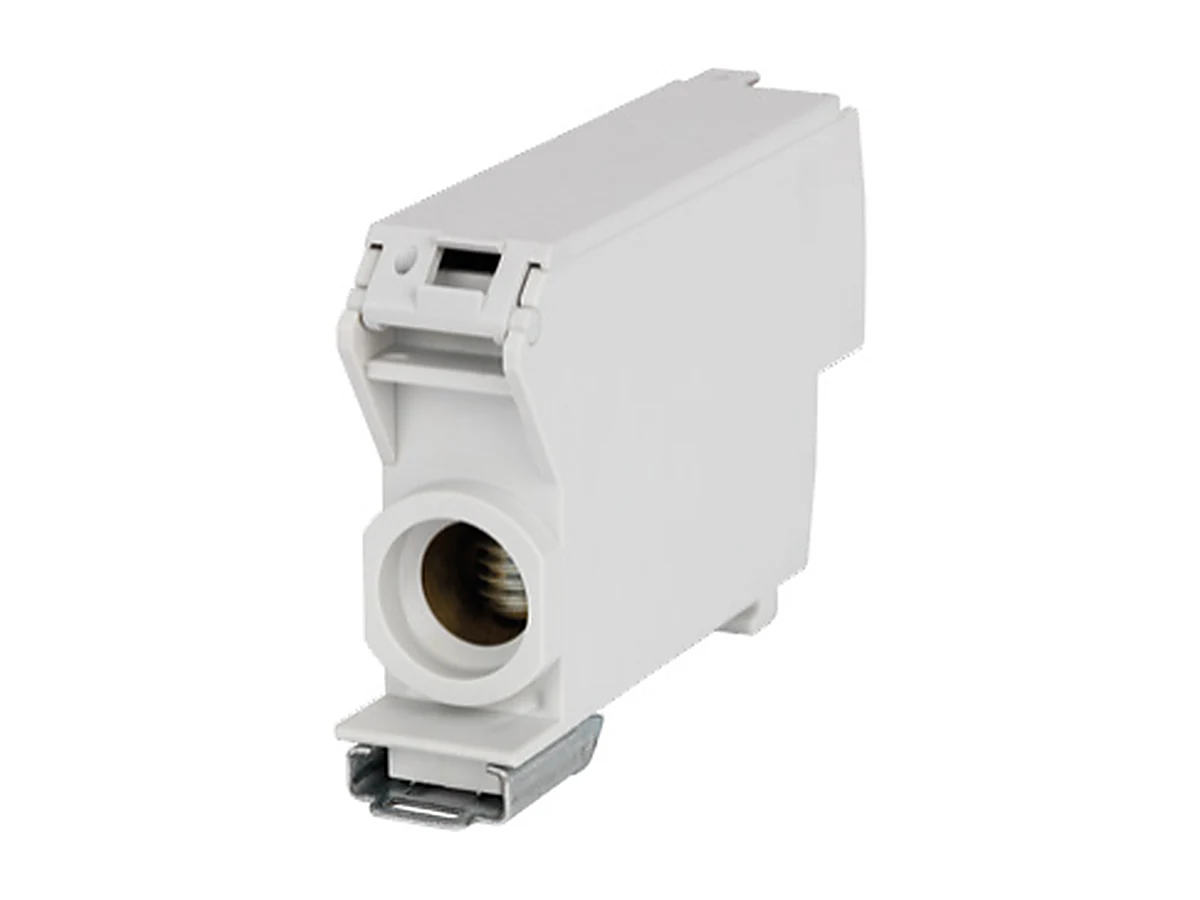

SDB-70
- Przekrój główny
- 70 mm²
- Prąd znamionowy In
- 192 A
Z-16/3F
- Przekrój szyny
- 16 mm²
- Liczba biegunów
- 3

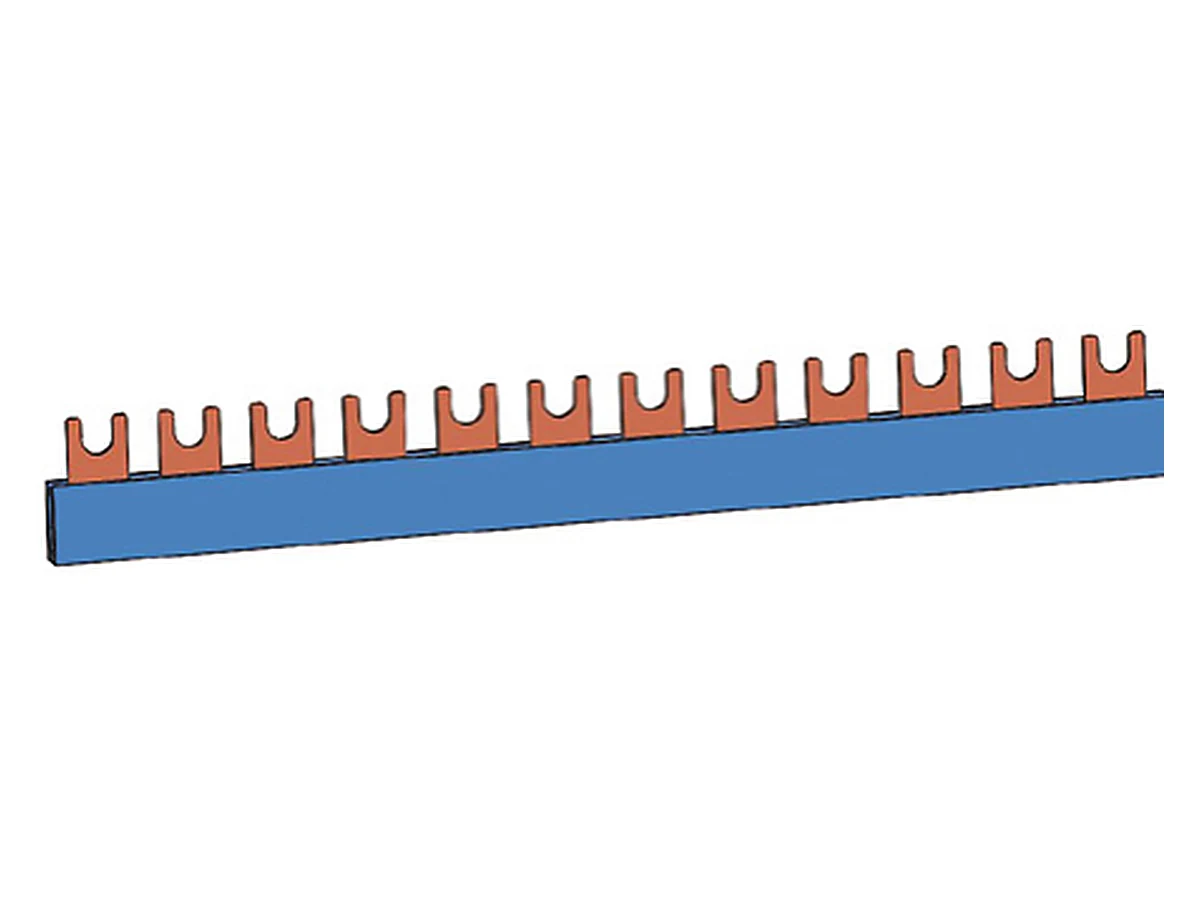

IZ10/1F/N
- Przekrój
- 10 mm²
- Prąd znamionowy Ie
- 63 A

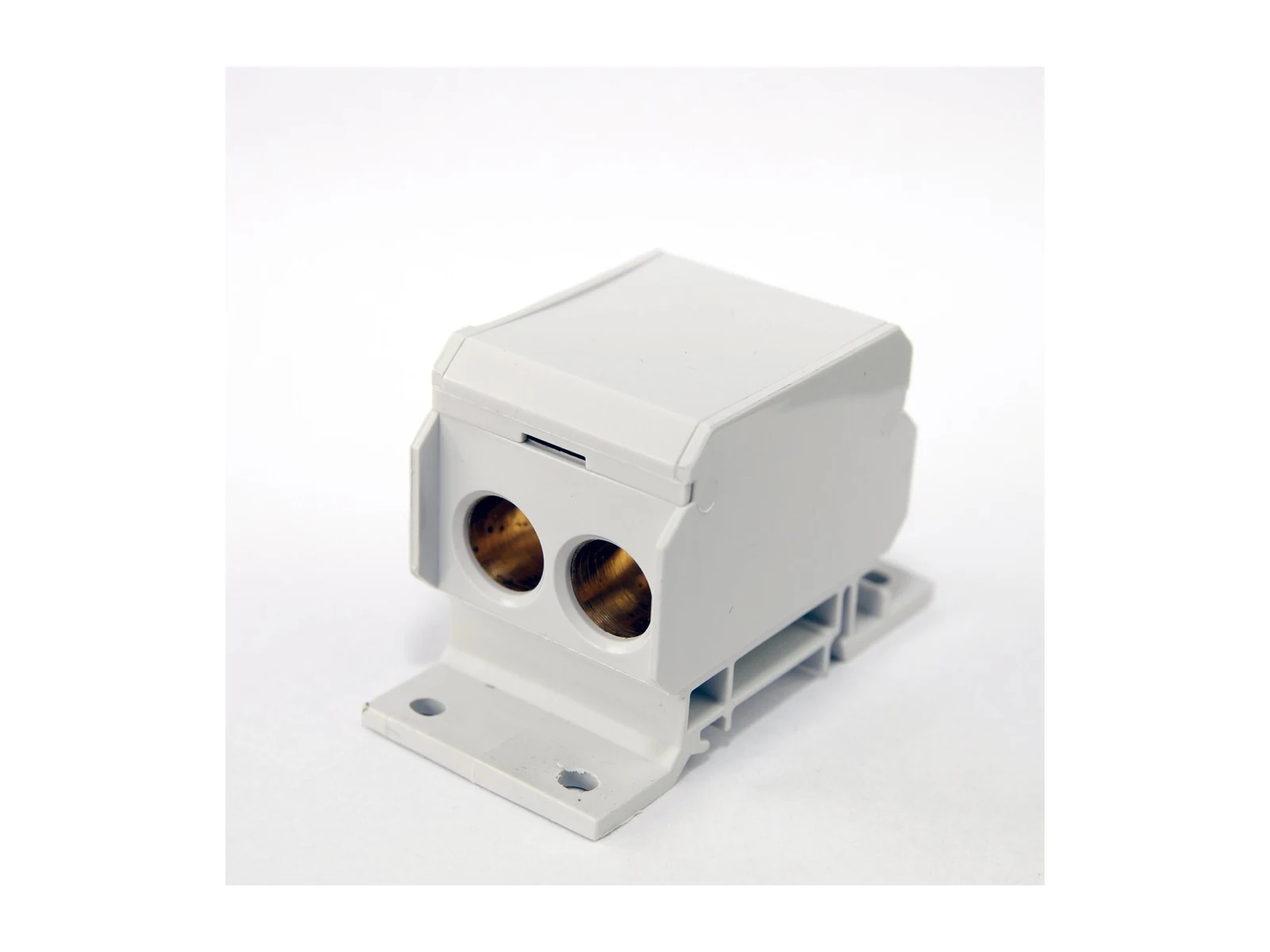

DB-4
- Przekrój główny
- 70 mm²
- Prąd znamionowy In
- 192 A

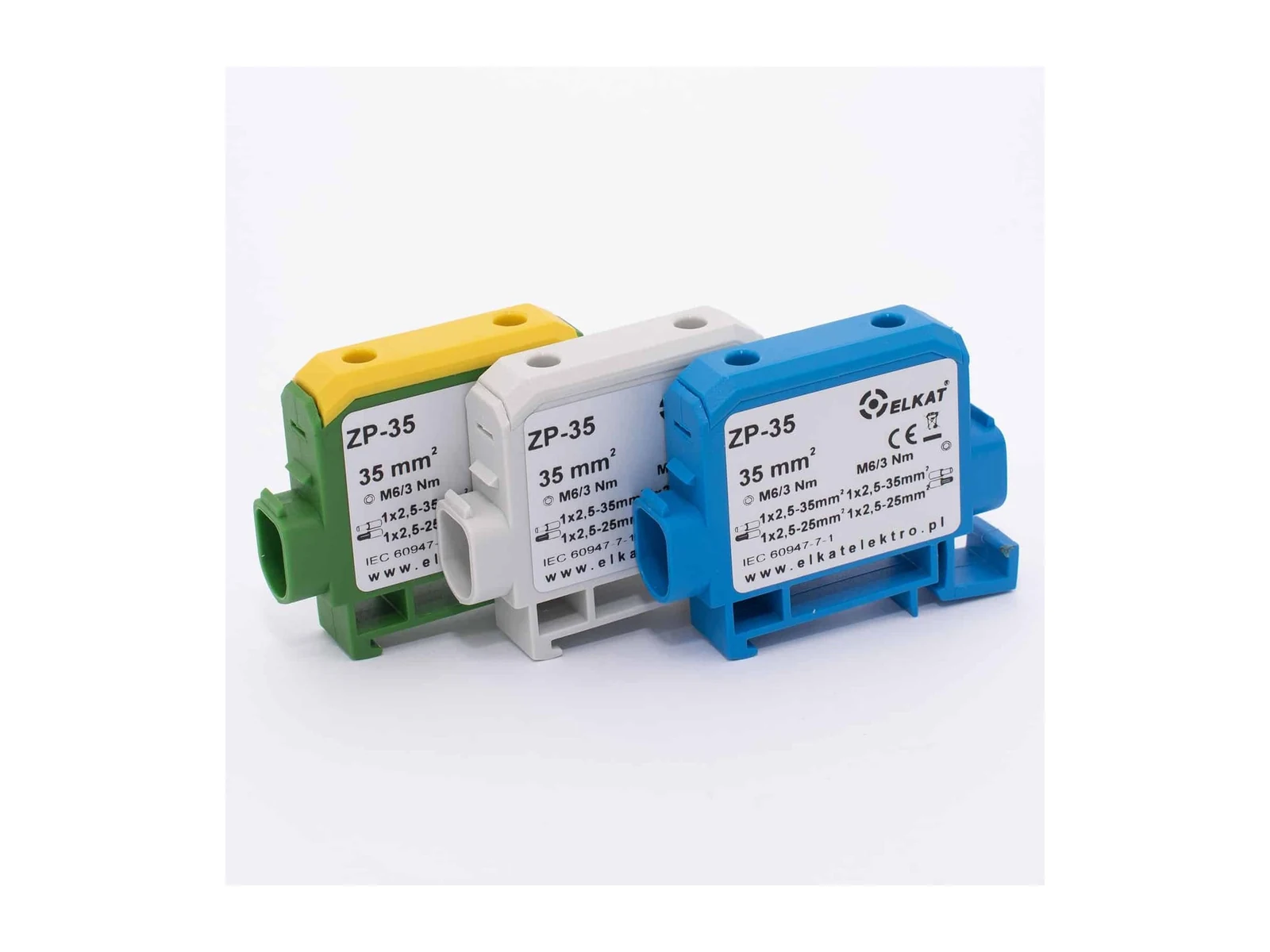

ZP-35 AL/CU
- Przekrój główny
- 35 mm²
- Prąd znamionowy In
- 125 A
ZS-10/3F
- Przekrój szyny
- 10 mm²
- Liczba biegunów
- 3

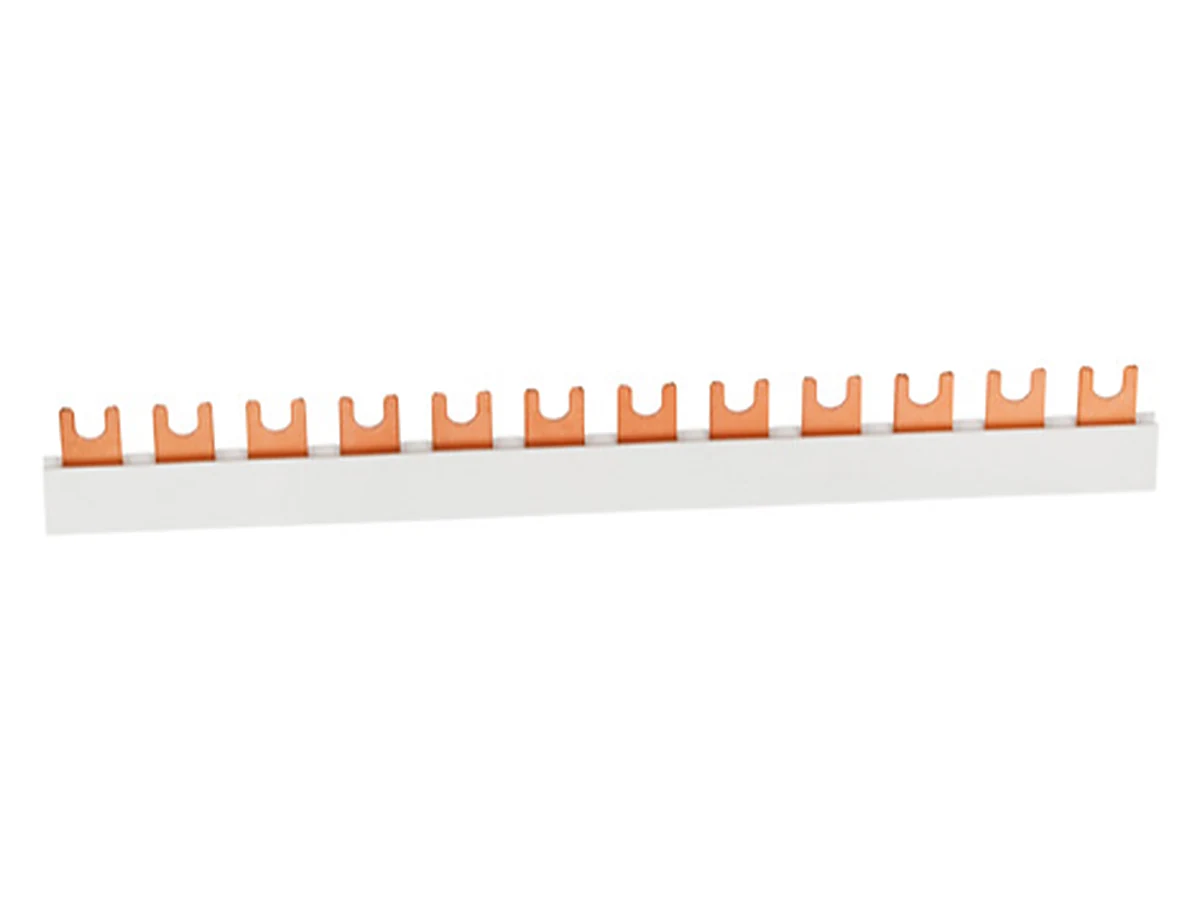

IZ10/1F/1500V
- Przekrój
- 10 mm²
- Prąd znamionowy Ie
- 100 A
Projekt i doradztwo
Biuro konstrukcyjne Elkat
Doradztwo techniczne i projekt szyn zbiorczych oraz bloków do rozdzielnic budowanych wg PN-EN 60947-7-1.
Materiał: miedź Cu-ETP
Magazyn półproduktów
Miedź elektrolityczna Cu-ETP 99,99% - półprodukty do szyn zbiorczych i bloków przyłączeniowych.
Produkcja CNC
Hala produkcyjna
Cięcie, wiercenie i gięcie szyn oraz montaż bloków rozdzielczych i uniwersalnych.
Nasze najnowsze wdrożenia skupiają się na zrównoważoności
Energia ze słońca na dachach, dopuszczenie do recyklingu 99,7% odpadów produkcyjnych (2024) i 24,06 tony mniej CO₂ rocznie (2022-2023) - inżynieria czystszej przyszłości.
Dlaczego Elkat
Sześć powodów, dla których inżynierowie i producenci rozdzielnic na całym świecie wybierają komponenty Elkat.
Maksymalne bezpieczeństwo
ZgodnośćZgodne z PN-EN 60947-7-1
Projekt ekologiczny
ZrównoważonośćZrównoważona produkcja
Własna innowacja
InżynieriaNapędzana R&D
Zasięg światowy
GlobalniePartnerzy eksportowi
Certyfikowana jakość
ProdukcjaKontrola 100%
Przejrzysty montaż
ProjektJasna konstrukcja rozdzielnicy
