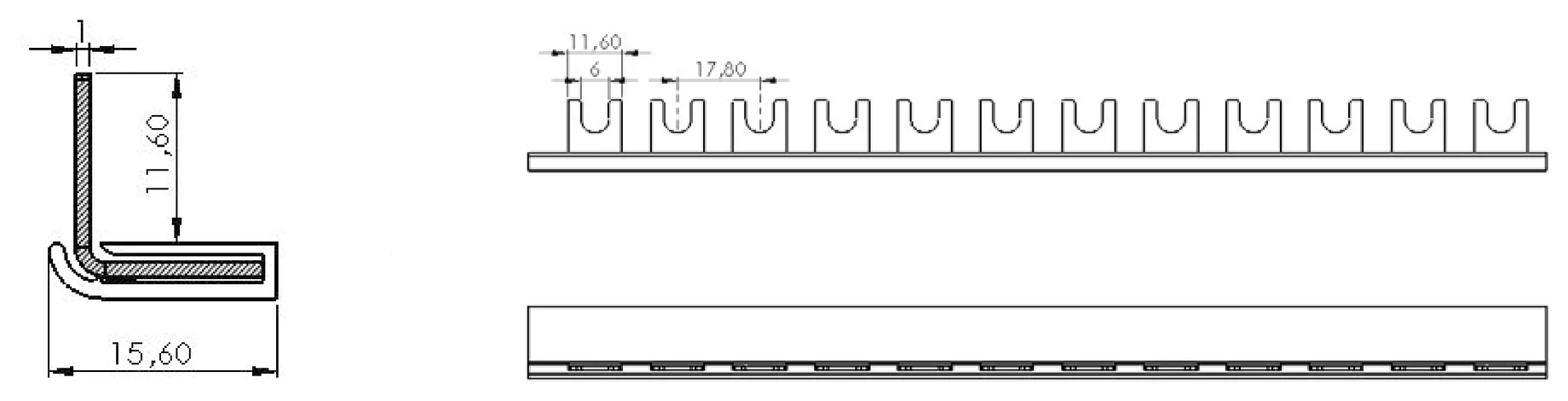

IZ10/1F/L - szyna widełkowa 10 mm²
Szyna widełkowa 1-fazowa gięta 90°, 10 mm²
Nr katalogowy: 0110012602-658
Czym jest ten produkt?
IZ10/1F/L - szyna widełkowa 10 mm². Do łączenia torów zasilania aparatów modułowych w rozdzielnicy.
Kiedy wybrać ten model?
Wybierz ten model, jeżeli wykonanie przyłącza, układ biegunów i podziałka odpowiadają aparatom przewidzianym w projekcie. Parametry tego wykonania:
- Wykonanie: Widełkowa, gięta 90°.
- Przekrój: 10 mm².
- Liczba faz / biegunów: 1-fazowa.
- Prąd znamionowy Ie: 63 A.
- Napięcie znamionowe Ue: 240 V.
- Podziałka modułu: 17,8 mm.
- Długości (moduły): 2, 6, 12, 18, 24, 54, 58.
- Izolacja: PVC-U.
Co sprawdzić przed doborem?
- Sprawdź w dokumentacji aparatu dopuszczony typ przyłącza, geometrię zacisku i podziałkę; sam rozstaw nie potwierdza kompatybilności.
- Porównaj obciążenie toru i napięcie pracy z wartościami znamionowymi wybranego modelu. Ui nie zastępuje Ue.
- Dobierz długość i sposób zabezpieczenia końców zgodnie z instrukcją konkretnego wykonania.
- Wykonanie: Widełkowa, gięta 90°; Podziałka modułu: 17,8 mm; Liczba faz / biegunów: 1-fazowa. Przed zamówieniem sprawdź typ zacisku, podziałkę oraz układ biegunów aparatu. Sama podziałka nie potwierdza kompatybilności.
- Zastosuj zaślepkę Z-10/1F/L.
Czym różni się od innych modeli?
Poniżej porównanie danych katalogowych, nie deklaracja zamienności. Zgodność z aparatem wymaga osobnego sprawdzenia.
- Wykonanie: IZ10/1F/L - Widełkowa, gięta 90°; IZ10/1F/N - Widełkowa, izolator niebieski.
- Wykonanie: IZ10/1F/L - Widełkowa, gięta 90°; IZ10/1F - Widełkowa (fork).
- Długości (moduły): IZ10/1F/L - 2, 6, 12, 18, 24, 54, 58; IZ10/1F - 2, 6, 7, 9, 12, 18, 24, 54, 58.
Jak zamówić?
Oznaczenie do zapytania: IZ10/1F/L / 0110012602-658
- Wskaż symbol produktu i dokładny wariant z tabeli „Dane techniczne”.
- Podaj liczbę sztuk oraz wymagany termin; dla szyn także długość lub liczbę modułów, dla bloków kolor i układ przyłączy.
- Wyślij zapytanie z karty produktu. Przed zamówieniem potwierdź z Elkat konfigurację, kompatybilność i warunki dostawy.
- Przekrój
- 10 mm²
- Prąd znamionowy Ie
- 63 A
- Liczba faz / biegunów
- 1-fazowa
- Długości (moduły)
- 2, 6, 12, 18, 24, 54, 58
| Dane techniczne | |
|---|---|
| Parametr | Wartość |
| Wykonanie | Widełkowa, gięta 90° |
| Przekrój | 10 mm² |
| Liczba faz / biegunów | 1-fazowa |
| Prąd znamionowy Ie | 63 A |
| Napięcie znamionowe Ue | 240 V |
| Napięcie izolacji Ui | 500 V |
| Napięcie udarowe Uimp | 4 kV |
| Podziałka modułu | 17,8 mm |
| Długości (moduły) | 2, 6, 12, 18, 24, 54, 58 |
| Materiał | Miedź Cu-ETP 99,99% |
| Izolacja | PVC-U |
| Nr katalogowy | 0110012602-658 |
| Norma | PN-EN 60947-7-1 |
| Warianty i numery katalogowe | ||||
|---|---|---|---|---|
| Typ | Długość | Moduły | Nr katalogowy | Opakowanie (szt./kg) |
| IZ10/1F/2/L | 38 mm | 2 | 0110012602 | 40/0,35 · 480/4,08 |
| IZ10/1F/6/L | 109 mm | 6 | 0110012606 | 40/1,05 · 480/12,24 |
| IZ10/1F/12/L | 215 mm | 12 | 0110012612 | 40/2,10 · 480/24,48 |
| IZ10/1F/18/L | 322 mm | 18 | 0110012618 | 40/3,15 |
| IZ10/1F/24/L | 429 mm | 24 | 0110012624 | 40/4,20 |
| IZ10/1F/54/L | 963 mm | 54 | 0110012654 | 40/9,45 |
| IZ10/1F/58/L | 1034 mm | 58 | 0110012658 | 40/10,15 |
Karta katalogowa powstaje na bieżąco z danych tej pozycji. Pełny katalog zawiera wszystkie rodziny wyrobów wraz z rysunkami wymiarowymi.
Pasująca zaślepka końcowa
Dobrana według wykonania, przekroju i liczby biegunów szyny - zgodnie z tabelą kompatybilności z katalogu Elkat.
