Bloki rozdzielcze

Prąd znamionowy od 160 do 309 A przy przekroju głównym od 50 do 150 mm². Napięcie izolacji 1000 V AC / 1500 V DC, wytrzymałość udarowa 6 lub 12 kV zależnie od modelu.

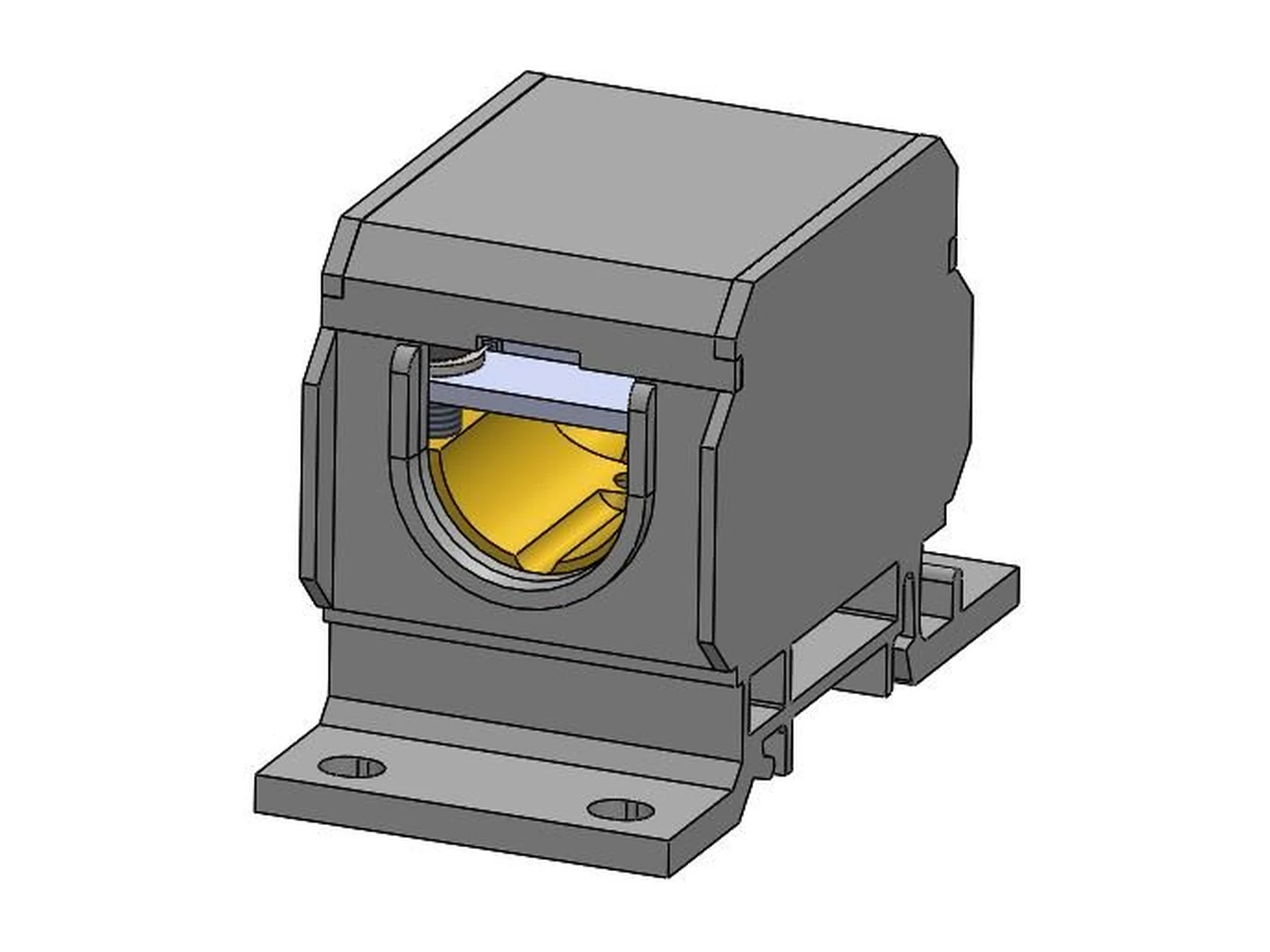

Zależnie od modelu: DB-1 i DB-7 mają 3 × 35 mm² oraz 4 × 25 mm², DB-2 i DB-8 po 2 × 35 mm² i 3 × 25 mm², DB-4 dwa wyjścia 70 mm², a DB-13 dwa wyjścia 70 mm² przy wejściu 150 mm².

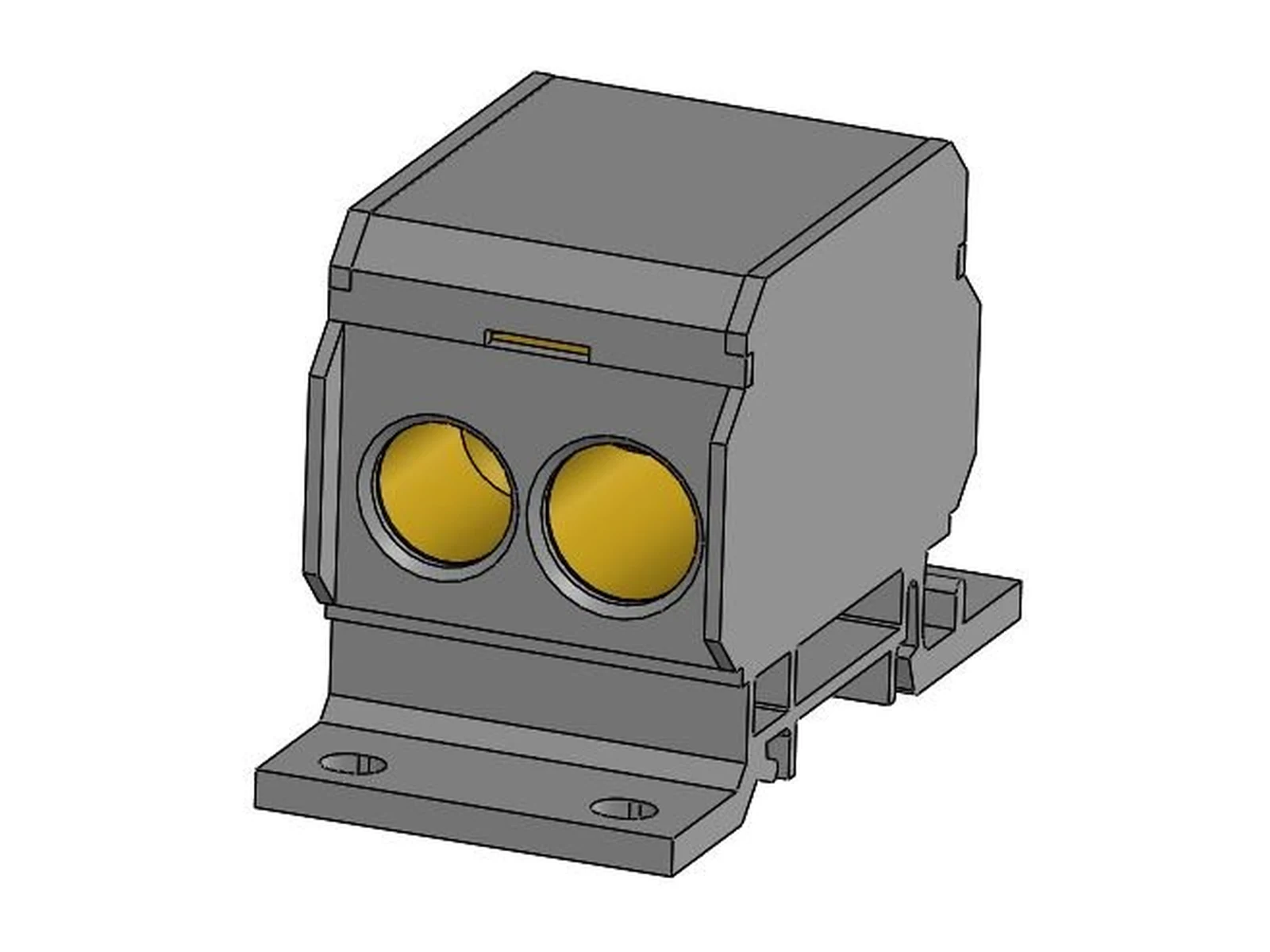

Mosiądz w blokach DB-1 do DB-8, aluminium cynowane w DB-12 AL/CU i mosiądz cynowany w DB-13 AL/CU. Obudowa z poliamidu PA6.6.

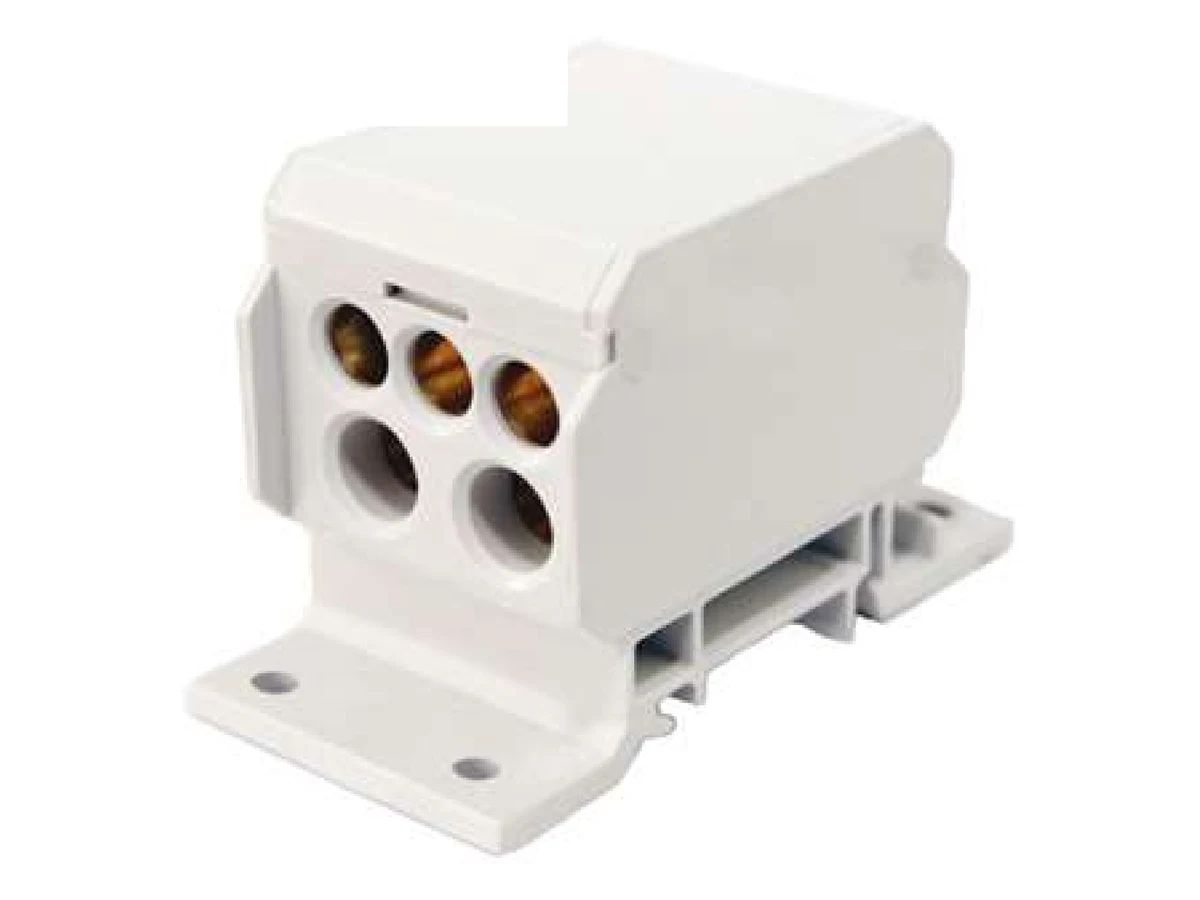

Na szynie TH 35. Część modeli ma dodatkowo otwory Ø 4 mm pod śruby - w DB-7 i DB-8 katalog przewiduje wyłącznie montaż na szynie.

Każdy blok i każda złączka występuje w pięciu kolorach, a kolor niesie funkcję żyły: szary - fazowy, niebieski - neutralny, żółto-zielony - ochronny, czerwony - plus, czarny - minus. Numery katalogowe drukowane w katalogu obejmują trzy pierwsze kolory (kody SZ, N, ZZ; w blokach SDB, ZP-35 i TLC-14 także C i CZ) - pozostałe zamawia się przez podanie koloru.

Tak. Długości szyn są konfigurowalne w zakresie 1-60 modułów, a katalog obejmuje ponad 500 konfiguracji wykonania, przekroju, liczby faz i atrybutów.

Każda strona katalogowa jest oznaczona kontrolą jakości, znakiem CE z powołaniem na IEC 60947-7-1:2009 oraz - osobno - certyfikatem TÜV NORD "Verified product", który obejmuje wybrane rodziny wyrobów wymienione imiennie w jego treści.

Komplet deklaracji zgodności i danych technicznych udostępniamy na stronie w sekcji certyfikatów oraz na życzenie w odpowiedzi na zapytanie.
