DB-12 AL/CU - blok rozdzielczy 120 mm²
Blok rozdzielczy AL/CU 120 mm², 269 A
Nr katalogowy: 1270200070201-203
Czym jest ten produkt?
DB-12 AL/CU - blok rozdzielczy 120 mm². Do rozdziału zasilania pomiędzy przewody przyłączone do bloku.
Kiedy wybrać ten model?
Wybierz ten model, gdy liczba przyłączy, przekroje przewodów i sposób montażu odpowiadają projektowi. Parametry do porównania:
- Przekrój główny: 120 mm².
- Prąd znamionowy In: 269 A.
- Przyłącza (wejście / wyjścia): 1 × 120 mm² + 1 × 70 mm².
- Materiał wkładu: Aluminium cynowane (AL/CU).
- Moment dokręcania: 14-20 Nm.
- Montaż: Szyna TH 35 / śruby.
Co sprawdzić przed doborem?
- Sprawdź liczbę wejść i wyjść, zakres przekrojów oraz dopuszczony rodzaj i materiał przewodów.
- Zastosuj moment dokręcania i sposób przygotowania przewodu podany dla konkretnego zacisku.
- Zweryfikuj montaż, napięcie pracy i obciążalność całego połączenia; Ui nie jest napięciem znamionowym pracy.
Czym różni się od innych modeli?
Poniżej porównanie danych katalogowych, nie deklaracja zamienności. Zgodność z aparatem wymaga osobnego sprawdzenia.
- Przekrój główny: DB-12 AL/CU - 120 mm²; DB-1 - 50 mm².
- Prąd znamionowy In: DB-12 AL/CU - 269 A; DB-1 - 192 A.
- Przyłącza (wejście / wyjścia): DB-12 AL/CU - 1 × 120 mm² + 1 × 70 mm²; DB-1 - 2 × 50 mm² / 3 × 35 mm² / 4 × 25 mm².
- Przekrój główny: DB-12 AL/CU - 120 mm²; DB-13 AL/CU - 150 mm².
- Prąd znamionowy In: DB-12 AL/CU - 269 A; DB-13 AL/CU - 309 A.
- Przyłącza (wejście / wyjścia): DB-12 AL/CU - 1 × 120 mm² + 1 × 70 mm²; DB-13 AL/CU - 1 × 150 mm² wejście / 2 × 70 mm² wyjście.
Jak zamówić?
Oznaczenie do zapytania: DB-12 AL/CU / 1270200070201-203
- Wskaż symbol produktu i dokładny wariant z tabeli „Dane techniczne”.
- Podaj liczbę sztuk oraz wymagany termin; dla szyn także długość lub liczbę modułów, dla bloków kolor i układ przyłączy.
- Wyślij zapytanie z karty produktu. Przed zamówieniem potwierdź z Elkat konfigurację, kompatybilność i warunki dostawy.
- Przekrój główny
- 120 mm²
- Prąd znamionowy In
- 269 A
- Przyłącza (wejście / wyjścia)
- 1 × 120 mm² + 1 × 70 mm²
- Napięcie izolacji Ui
- 1000 V AC / 1500 V DC
| Dane techniczne | |
|---|---|
| Parametr | Wartość |
| Przekrój główny | 120 mm² |
| Prąd znamionowy In | 269 A |
| Napięcie izolacji Ui | 1000 V AC / 1500 V DC |
| Napięcie udarowe Uimp | 6 kV |
| Przyłącza (wejście / wyjścia) | 1 × 120 mm² + 1 × 70 mm² |
| Moment dokręcania | 14-20 Nm |
| Materiał wkładu | Aluminium cynowane (AL/CU) |
| Izolacja | PA6.6 |
| Kolory | Szary (fazowy), niebieski (neutralny), żółto-zielony (ochronny), czerwony (plus), czarny (minus) |
| Montaż | Szyna TH 35 / śruby |
| Nr katalogowy | 1270200070201-203 |
| Norma | PN-EN 60947-7-1 |
| Warianty i numery katalogowe | |||
|---|---|---|---|
| Typ | Kolor | Nr katalogowy | Opakowanie (szt./kg) |
| DB-12/SZ | szary (SZ) | 1270200070201 | 5/1,01 · 100/20,22 |
| DB-12/N | niebieski (N) | 1270200070202 | 5/1,01 · 100/20,22 |
| DB-12/ZZ | żółto-zielony | 1270200070203 | 5/1,01 · 100/20,22 |
| Przyłącza i zaciski | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Sekcja | Przekrój zacisku | Drut [mm²] | Linka [mm²] | Śruba | Przyłączy | Głębokość gniazda [mm] | Klucz [mm] | Moment [Nm] | Montaż |
| Wyjście | 120 mm² | 25-120 | 25-70 | M14x16 | 1 | 20 | 6 | 20 | szyna TH 35 / śruby |
| Wyjście | 70 mm² | 16-70 | 25-50 | M12x14 | 1 | 20 | 6 | 14 | szyna TH 35 / śruby |
| Wejście | 120 mm² | 25-120 | 25-70 | M14x16 | 1 | 20 | 6 | 20 | szyna TH 35 / śruby |
| Wejście | 70 mm² | 16-70 | 25-50 | M12x16 | 1 | 20 | 6 | 14 | szyna TH 35 / śruby |
Przewód 120 mm² mocuje się dwiema śrubami: po wykręceniu śruby rozdzielającej wprowadzić izolowany przewód na długość co najmniej 40 mm.

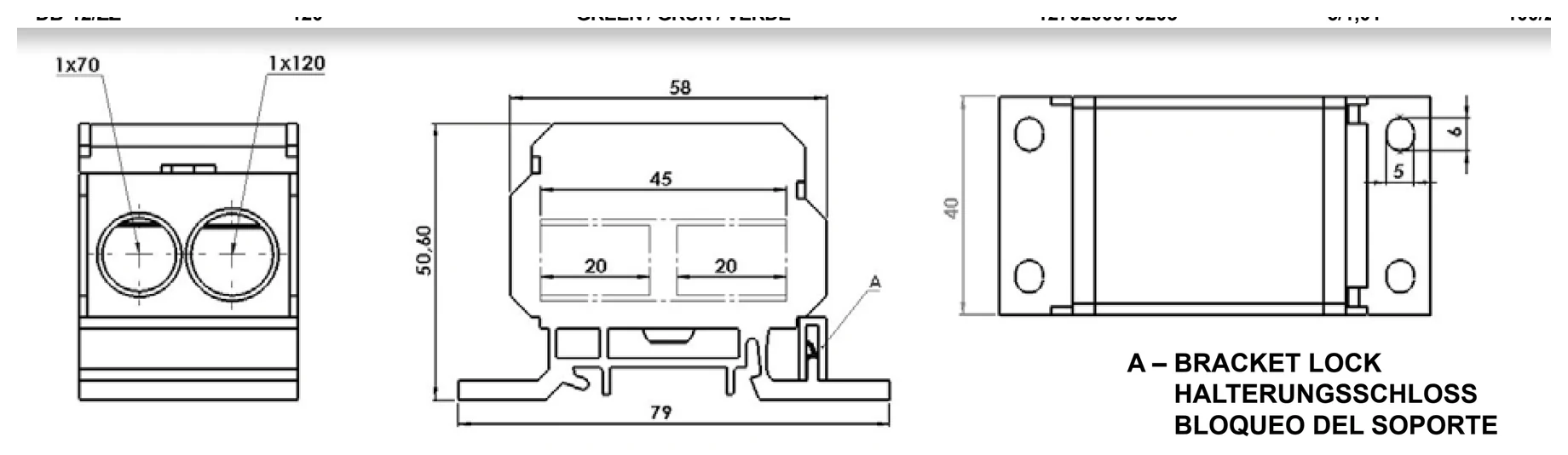

Karta katalogowa powstaje na bieżąco z danych tej pozycji. Pełny katalog zawiera wszystkie rodziny wyrobów wraz z rysunkami wymiarowymi.
