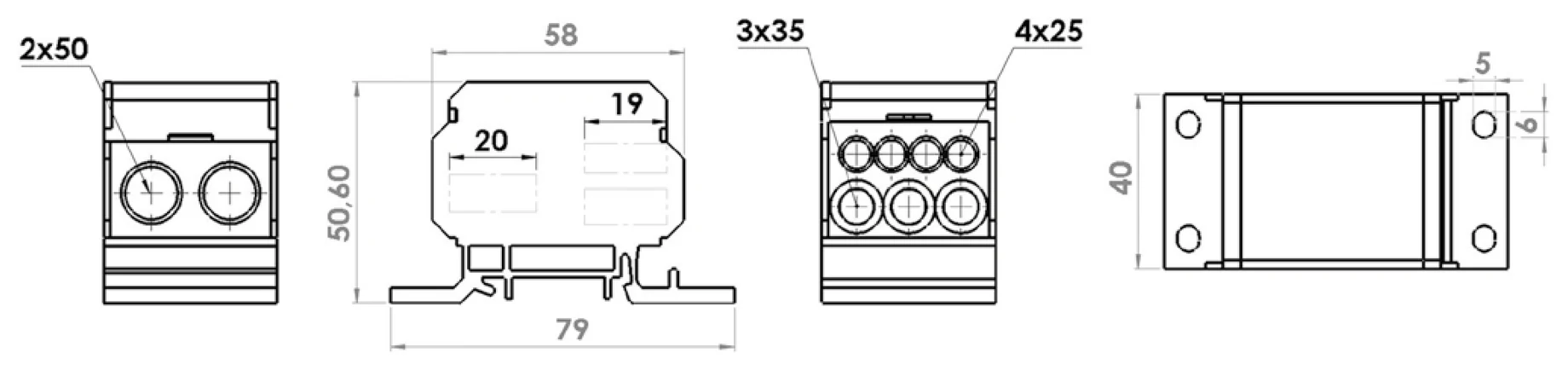

DB-1 - blok rozdzielczy 50 mm²
Blok rozdzielczy 50 mm², 192 A
Termin na zapytanie
Nr katalogowy: 0150235325401-403
Czym jest ten produkt?
DB-1 - blok rozdzielczy 50 mm². Do rozdziału zasilania pomiędzy przewody przyłączone do bloku.
Kiedy wybrać ten model?
Wybierz ten model, gdy liczba przyłączy, przekroje przewodów i sposób montażu odpowiadają projektowi. Parametry do porównania:
- Przekrój główny: 50 mm².
- Prąd znamionowy In: 192 A.
- Przyłącza (wejście / wyjścia): 2 × 50 mm² / 3 × 35 mm² / 4 × 25 mm².
- Materiał wkładu: Mosiądz.
- Moment dokręcania: 3-14 Nm.
- Montaż: Szyna TH 35 / śruby.
Co sprawdzić przed doborem?
- Sprawdź liczbę wejść i wyjść, zakres przekrojów oraz dopuszczony rodzaj i materiał przewodów.
- Zastosuj moment dokręcania i sposób przygotowania przewodu podany dla konkretnego zacisku.
- Zweryfikuj montaż, napięcie pracy i obciążalność całego połączenia; Ui nie jest napięciem znamionowym pracy.
Czym różni się od innych modeli?
Poniżej porównanie danych katalogowych, nie deklaracja zamienności. Zgodność z aparatem wymaga osobnego sprawdzenia.
DB-1 / DB-2
- Prąd znamionowy In: DB-1 - 192 A; DB-2 - 160 A.
- Przyłącza (wejście / wyjścia): DB-1 - 2 × 50 mm² / 3 × 35 mm² / 4 × 25 mm²; DB-2 - 2 × 50 mm² / 2 × 35 mm² / 3 × 25 mm².

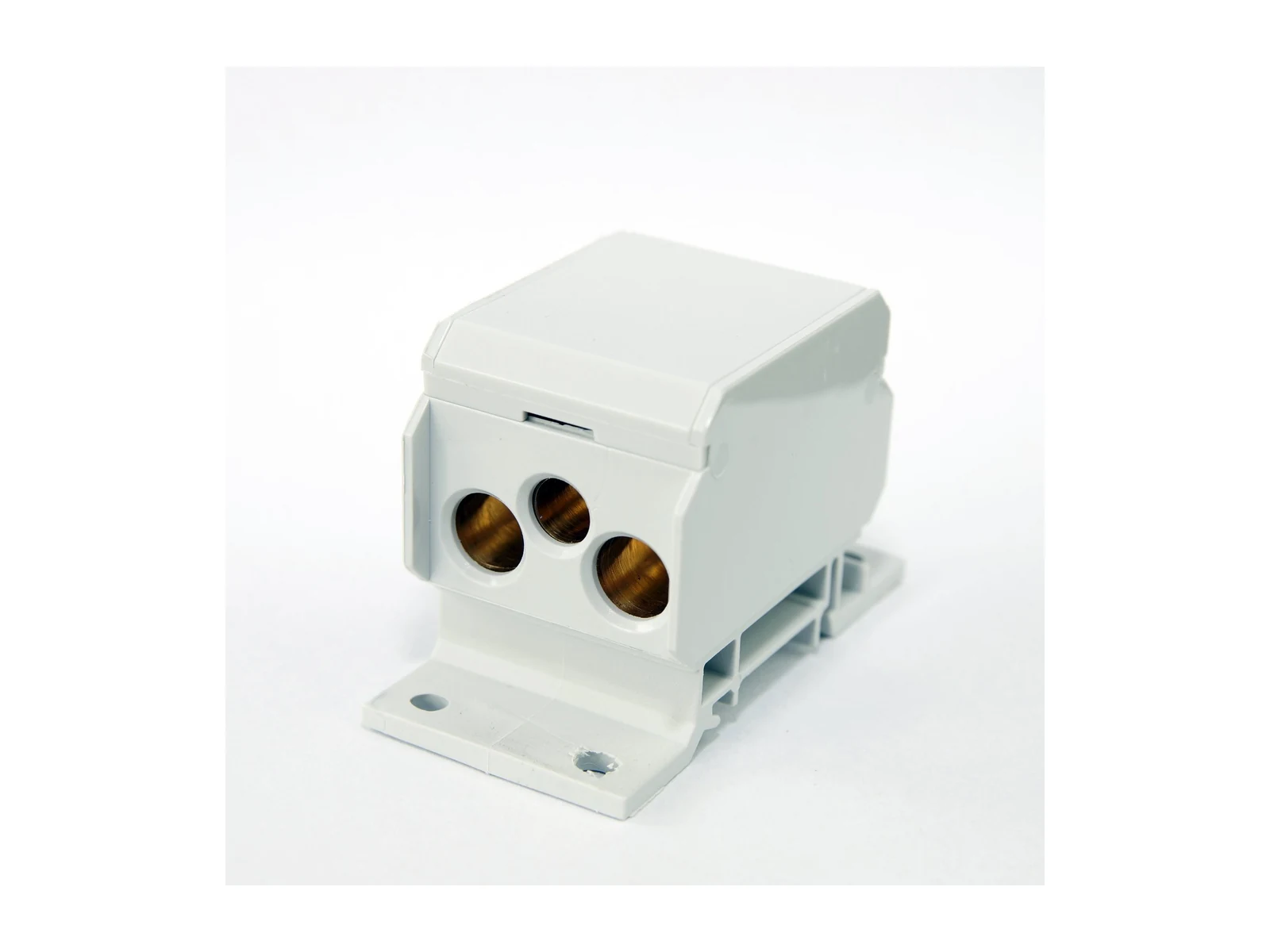

DB-1 / DB-6
Zobacz kategorię- Przekrój główny: DB-1 - 50 mm²; DB-6 - 70 mm².
- Przyłącza (wejście / wyjścia): DB-1 - 2 × 50 mm² / 3 × 35 mm² / 4 × 25 mm²; DB-6 - 2 × 70 mm² / 2 × 35 mm² / 1 × 25 mm².
Jak zamówić?
Oznaczenie do zapytania: DB-1 / 0150235325401-403
- Wskaż symbol produktu i dokładny wariant z tabeli „Dane techniczne”.
- Podaj liczbę sztuk oraz wymagany termin; dla szyn także długość lub liczbę modułów, dla bloków kolor i układ przyłączy.
- Wyślij zapytanie z karty produktu. Przed zamówieniem potwierdź z Elkat konfigurację, kompatybilność i warunki dostawy.
- Przekrój główny
- 50 mm²
- Prąd znamionowy In
- 192 A
- Przyłącza (wejście / wyjścia)
- 2 × 50 mm² / 3 × 35 mm² / 4 × 25 mm²
- Napięcie izolacji Ui
- 1000 V AC / 1500 V DC
| Dane techniczne | |
|---|---|
| Parametr | Wartość |
| Przekrój główny | 50 mm² |
| Prąd znamionowy In | 192 A |
| Napięcie izolacji Ui | 1000 V AC / 1500 V DC |
| Napięcie udarowe Uimp | 12 kV |
| Przyłącza (wejście / wyjścia) | 2 × 50 mm² / 3 × 35 mm² / 4 × 25 mm² |
| Moment dokręcania | 3-14 Nm |
| Materiał wkładu | Mosiądz |
| Izolacja | PA6.6 |
| Kolory | Szary (fazowy), niebieski (neutralny), żółto-zielony (ochronny), czerwony (plus), czarny (minus) |
| Montaż | Szyna TH 35 / śruby |
| Nr katalogowy | 0150235325401-403 |
| Norma | PN-EN 60947-7-1 |
| Warianty i numery katalogowe | |||
|---|---|---|---|
| Typ | Kolor | Nr katalogowy | Opakowanie (szt./kg) |
| DB-1/SZ | szary (SZ) | 0150235325401 | 5/1,12 · 100/22,40 |
| DB-1/N | niebieski (N) | 0150235325402 | 5/1,12 · 100/22,40 |
| DB-1/ZZ | żółto-zielony | 0150235325403 | 5/1,12 · 100/22,40 |
| Przyłącza i zaciski | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Sekcja | Przekrój zacisku | Drut [mm²] | Linka [mm²] | Śruba | Przyłączy | Głębokość gniazda [mm] | Klucz [mm] | Moment [Nm] | Montaż |
| Wyjście | 25 mm² | 2,5-25 | 2,5-16 | M6x8 | 4 | 11 | 3 | 3 | szyna TH 35 / śruby |
| Wyjście | 35 mm² | 2,5-35 | 4-25 | M8x12 | 3 | 18 | 4 | 6 | szyna TH 35 / śruby |
| Wejście | 50 mm² | 6-50 | 4-50 | M12x14 | 2 | 23 | 6 | 14 | szyna TH 35 / śruby |
Karta katalogowa powstaje na bieżąco z danych tej pozycji. Pełny katalog zawiera wszystkie rodziny wyrobów wraz z rysunkami wymiarowymi.
