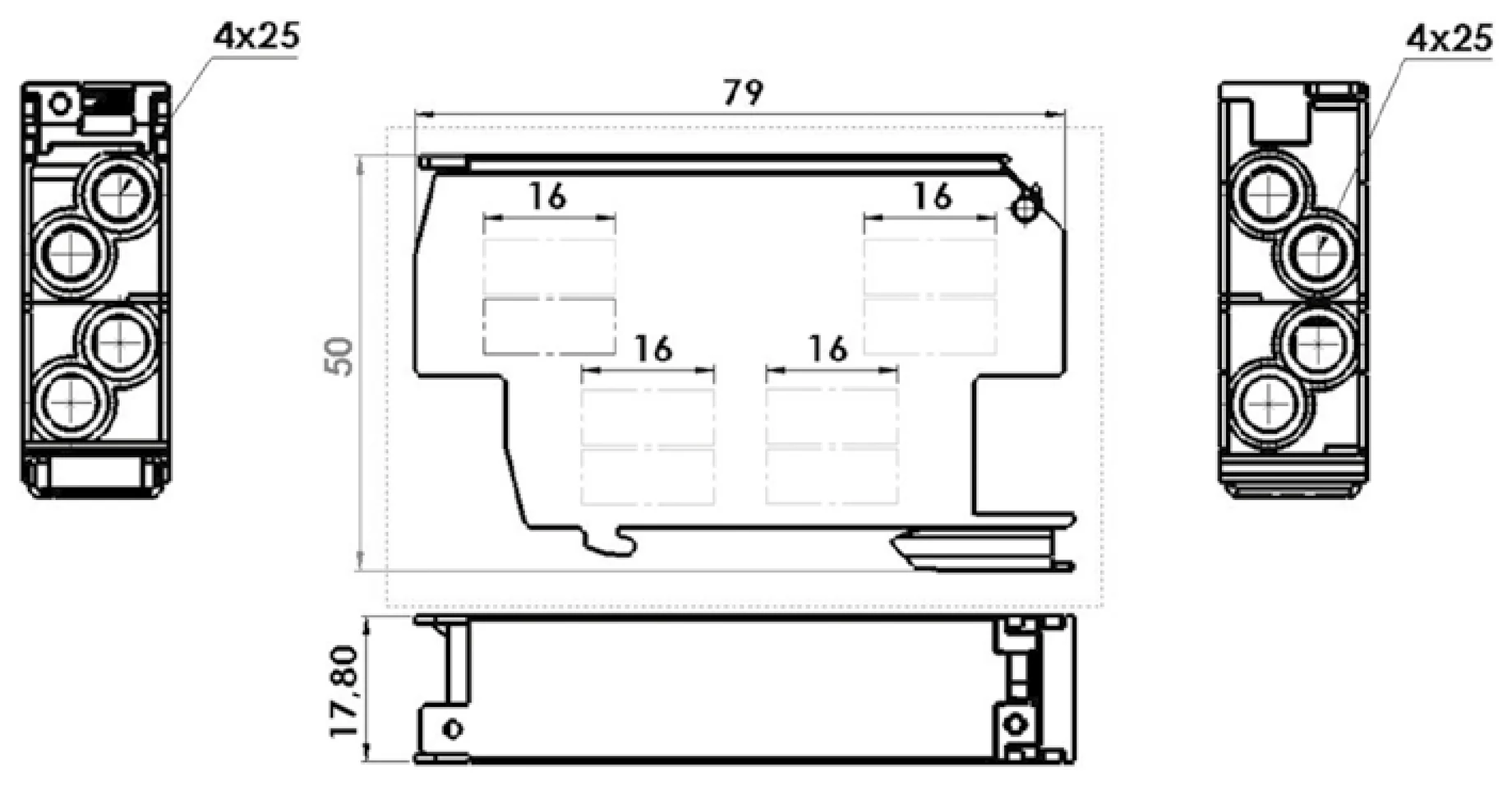

SDB-25 - blok rozdzielczy 25 mm²
Blok rozdzielczy SDB-25, 25 mm², 8 przyłączy
Nr katalogowy: 0125425225201-205
Czym jest ten produkt?
SDB-25 - blok rozdzielczy 25 mm². Do rozdziału zasilania pomiędzy przewody przyłączone do bloku.
Kiedy wybrać ten model?
Wybierz ten model, gdy liczba przyłączy, przekroje przewodów i sposób montażu odpowiadają projektowi. Parametry do porównania:
- Przekrój główny: 25 mm².
- Prąd znamionowy In: 100 A.
- Przyłącza (wejście / wyjścia): 8 × 25 mm².
- Materiał wkładu: Mosiądz.
- Moment dokręcania: 3 Nm.
- Montaż: Szyna TH 35.
Co sprawdzić przed doborem?
- Sprawdź liczbę wejść i wyjść, zakres przekrojów oraz dopuszczony rodzaj i materiał przewodów.
- Zastosuj moment dokręcania i sposób przygotowania przewodu podany dla konkretnego zacisku.
- Zweryfikuj montaż, napięcie pracy i obciążalność całego połączenia; Ui nie jest napięciem znamionowym pracy.
Czym różni się od innych modeli?
Poniżej porównanie danych katalogowych, nie deklaracja zamienności. Zgodność z aparatem wymaga osobnego sprawdzenia.
- Przekrój główny: SDB-25 - 25 mm²; SDB-70 - 70 mm².
- Prąd znamionowy In: SDB-25 - 100 A; SDB-70 - 192 A.
- Przyłącza (wejście / wyjścia): SDB-25 - 8 × 25 mm²; SDB-70 - 1 × 70 mm² wejście / 4 × 25 mm² wyjście.
- Prąd znamionowy In: SDB-25 - 100 A; TLC-14 - 63 A.
- Przyłącza (wejście / wyjścia): SDB-25 - 8 × 25 mm²; TLC-14 - 1 × 25 mm² śrubowe / 13 × 1,5-2,5 mm² sprężynowe.
- Materiał wkładu: SDB-25 - Mosiądz; TLC-14 - Miedź galwanizowana.
Jak zamówić?
Oznaczenie do zapytania: SDB-25 / 0125425225201-205
- Wskaż symbol produktu i dokładny wariant z tabeli „Dane techniczne”.
- Podaj liczbę sztuk oraz wymagany termin; dla szyn także długość lub liczbę modułów, dla bloków kolor i układ przyłączy.
- Wyślij zapytanie z karty produktu. Przed zamówieniem potwierdź z Elkat konfigurację, kompatybilność i warunki dostawy.
- Przekrój główny
- 25 mm²
- Prąd znamionowy In
- 100 A
- Przyłącza (wejście / wyjścia)
- 8 × 25 mm²
- Napięcie izolacji Ui
- 1000 V AC / 1500 V DC
| Dane techniczne | |
|---|---|
| Parametr | Wartość |
| Przekrój główny | 25 mm² |
| Prąd znamionowy In | 100 A |
| Napięcie izolacji Ui | 1000 V AC / 1500 V DC |
| Napięcie udarowe Uimp | 6 kV |
| Przyłącza (wejście / wyjścia) | 8 × 25 mm² |
| Moment dokręcania | 3 Nm |
| Materiał wkładu | Mosiądz |
| Izolacja | PC/ABS |
| Kolory | Szary (fazowy), niebieski (neutralny), żółto-zielony (ochronny), czerwony (plus), czarny (minus) |
| Montaż | Szyna TH 35 |
| Nr katalogowy | 0125425225201-205 |
| Norma | PN-EN 60947-7-1 |
| Warianty i numery katalogowe | |||
|---|---|---|---|
| Typ | Kolor | Nr katalogowy | Opakowanie (szt./kg) |
| SDB-25/SZ | szary (SZ) | 0125425225201 | 12/1,50 · 240/30 |
| SDB-25/N | niebieski (N) | 0125425225202 | 12/1,50 · 240/30 |
| SDB-25/Z-Ż | żółto-zielony | 0125425225203 | 12/1,50 · 240/30 |
| SDB-25/C | czerwony (C) | 0125425225204 | 12/1,50 · 240/30 |
| SDB-25/CZ | czarny (CZ) | 0125425225205 | 12/1,50 · 240/30 |
| Przyłącza i zaciski | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Sekcja | Przekrój zacisku | Drut [mm²] | Linka [mm²] | Śruba | Przyłączy | Głębokość gniazda [mm] | Klucz [mm] | Moment [Nm] | Montaż |
| Wyjście | 25 mm² | 1,5-25 | 1,5-16 | M6 | 8 | 16 | 3 | 3 | szyna TH 35 |
Karta katalogowa powstaje na bieżąco z danych tej pozycji. Pełny katalog zawiera wszystkie rodziny wyrobów wraz z rysunkami wymiarowymi.
