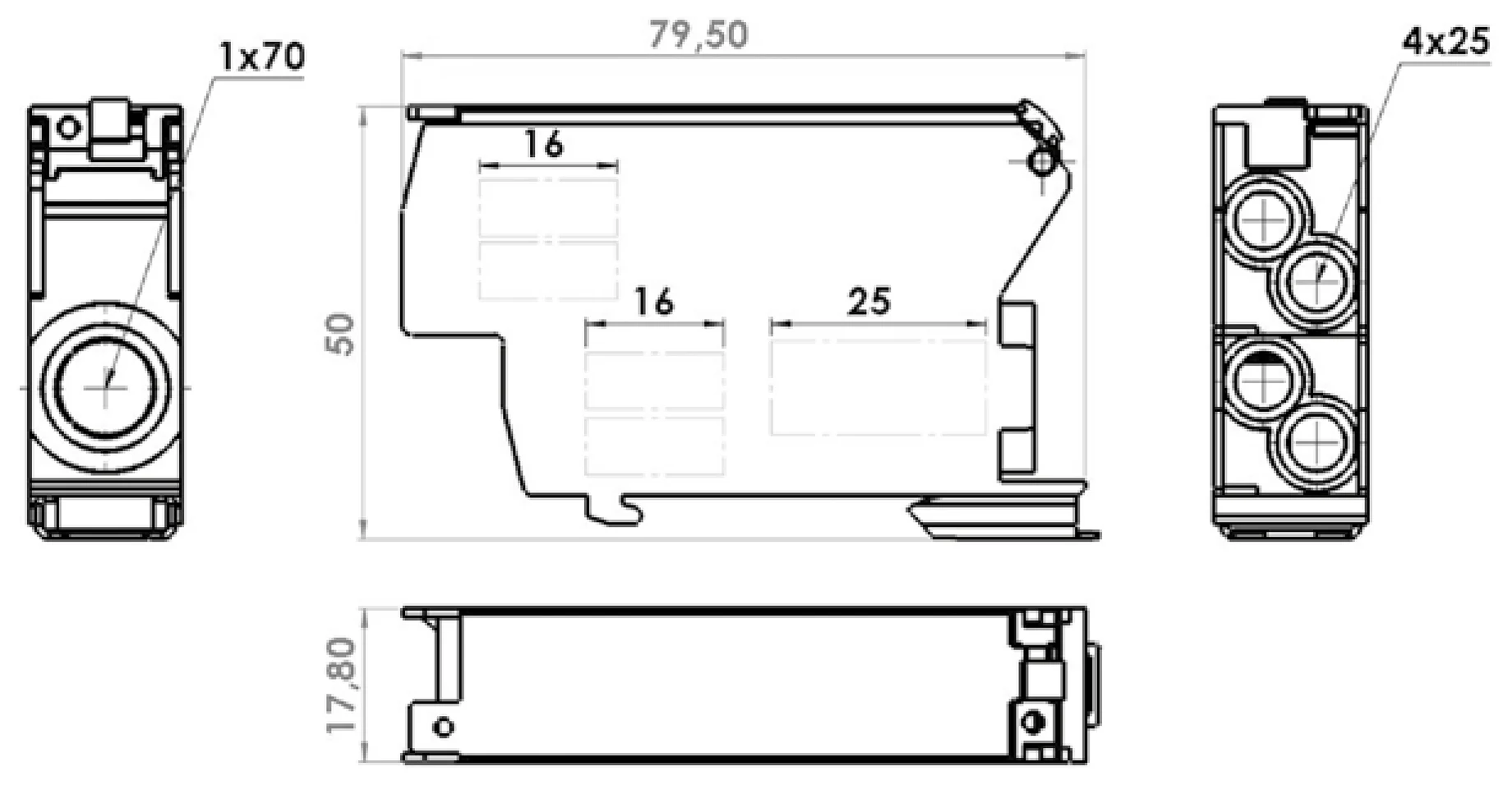

SDB-70 - blok rozdzielczy 70 mm²
Blok rozdzielczy SDB-70, 70 mm², 192 A
Nr katalogowy: 0170200070201-205
Czym jest ten produkt?
SDB-70 - blok rozdzielczy 70 mm². Do rozdziału zasilania pomiędzy przewody przyłączone do bloku.
Kiedy wybrać ten model?
Wybierz ten model, gdy liczba przyłączy, przekroje przewodów i sposób montażu odpowiadają projektowi. Parametry do porównania:
- Przekrój główny: 70 mm².
- Prąd znamionowy In: 192 A.
- Przyłącza (wejście / wyjścia): 1 × 70 mm² wejście / 4 × 25 mm² wyjście.
- Materiał wkładu: Mosiądz.
- Moment dokręcania: 3-10 Nm.
- Montaż: Szyna TH 35.
Co sprawdzić przed doborem?
- Sprawdź liczbę wejść i wyjść, zakres przekrojów oraz dopuszczony rodzaj i materiał przewodów.
- Zastosuj moment dokręcania i sposób przygotowania przewodu podany dla konkretnego zacisku.
- Zweryfikuj montaż, napięcie pracy i obciążalność całego połączenia; Ui nie jest napięciem znamionowym pracy.
Czym różni się od innych modeli?
Poniżej porównanie danych katalogowych, nie deklaracja zamienności. Zgodność z aparatem wymaga osobnego sprawdzenia.
- Przekrój główny: SDB-70 - 70 mm²; SDB-25 - 25 mm².
- Prąd znamionowy In: SDB-70 - 192 A; SDB-25 - 100 A.
- Przyłącza (wejście / wyjścia): SDB-70 - 1 × 70 mm² wejście / 4 × 25 mm² wyjście; SDB-25 - 8 × 25 mm².
- Przekrój główny: SDB-70 - 70 mm²; TLC-14 - 25 mm².
- Prąd znamionowy In: SDB-70 - 192 A; TLC-14 - 63 A.
- Przyłącza (wejście / wyjścia): SDB-70 - 1 × 70 mm² wejście / 4 × 25 mm² wyjście; TLC-14 - 1 × 25 mm² śrubowe / 13 × 1,5-2,5 mm² sprężynowe.
Jak zamówić?
Oznaczenie do zapytania: SDB-70 / 0170200070201-205
- Wskaż symbol produktu i dokładny wariant z tabeli „Dane techniczne”.
- Podaj liczbę sztuk oraz wymagany termin; dla szyn także długość lub liczbę modułów, dla bloków kolor i układ przyłączy.
- Wyślij zapytanie z karty produktu. Przed zamówieniem potwierdź z Elkat konfigurację, kompatybilność i warunki dostawy.
- Przekrój główny
- 70 mm²
- Prąd znamionowy In
- 192 A
- Przyłącza (wejście / wyjścia)
- 1 × 70 mm² wejście / 4 × 25 mm² wyjście
- Napięcie izolacji Ui
- 1000 V AC / 1500 V DC
| Dane techniczne | |
|---|---|
| Parametr | Wartość |
| Przekrój główny | 70 mm² |
| Prąd znamionowy In | 192 A |
| Napięcie izolacji Ui | 1000 V AC / 1500 V DC |
| Napięcie udarowe Uimp | 6 kV |
| Przyłącza (wejście / wyjścia) | 1 × 70 mm² wejście / 4 × 25 mm² wyjście |
| Moment dokręcania | 3-10 Nm |
| Materiał wkładu | Mosiądz |
| Izolacja | PC/ABS |
| Kolory | Szary (fazowy), niebieski (neutralny), żółto-zielony (ochronny), czerwony (plus), czarny (minus) |
| Montaż | Szyna TH 35 |
| Nr katalogowy | 0170200070201-205 |
| Norma | PN-EN 60947-7-1 |
| Warianty i numery katalogowe | |||
|---|---|---|---|
| Typ | Kolor | Nr katalogowy | Opakowanie (szt./kg) |
| SDB-70/SZ | szary (SZ) | 0170200070201 | 12/1,40 · 240/28 |
| SDB-70/N | niebieski (N) | 0170200070202 | 12/1,40 · 240/28 |
| SDB-70/Z-Ż | żółto-zielony | 0170200070203 | 12/1,40 · 240/28 |
| SDB-70/C | czerwony (C) | 0170200070204 | 12/1,40 · 240/28 |
| SDB-70/CZ | czarny (CZ) | 0170200070205 | 12/1,40 · 240/28 |
| Przyłącza i zaciski | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Sekcja | Przekrój zacisku | Drut [mm²] | Linka [mm²] | Śruba | Przyłączy | Głębokość gniazda [mm] | Klucz [mm] | Moment [Nm] | Montaż |
| Wyjście | 25 mm² | 1,5-25 | 1,5-50 | M6 | 4 | 16 | 3 | 3 | szyna TH 35 |
| Wejście | 70 mm² | 4-70 | 6-50 | M10 | 1 | 25 | 5 | 10 | szyna TH 35 |
Karta katalogowa powstaje na bieżąco z danych tej pozycji. Pełny katalog zawiera wszystkie rodziny wyrobów wraz z rysunkami wymiarowymi.
