TLC-14 - blok rozdzielczy 25 mm²

Czym jest ten produkt?

TLC-14 - blok rozdzielczy 25 mm². Do rozdziału zasilania pomiędzy przewody przyłączone do bloku.

Kiedy wybrać ten model?

Wybierz ten model, gdy liczba przyłączy, przekroje przewodów i sposób montażu odpowiadają projektowi. Parametry do porównania:

• Przekrój główny: 25 mm².
• Prąd znamionowy In: 63 A.

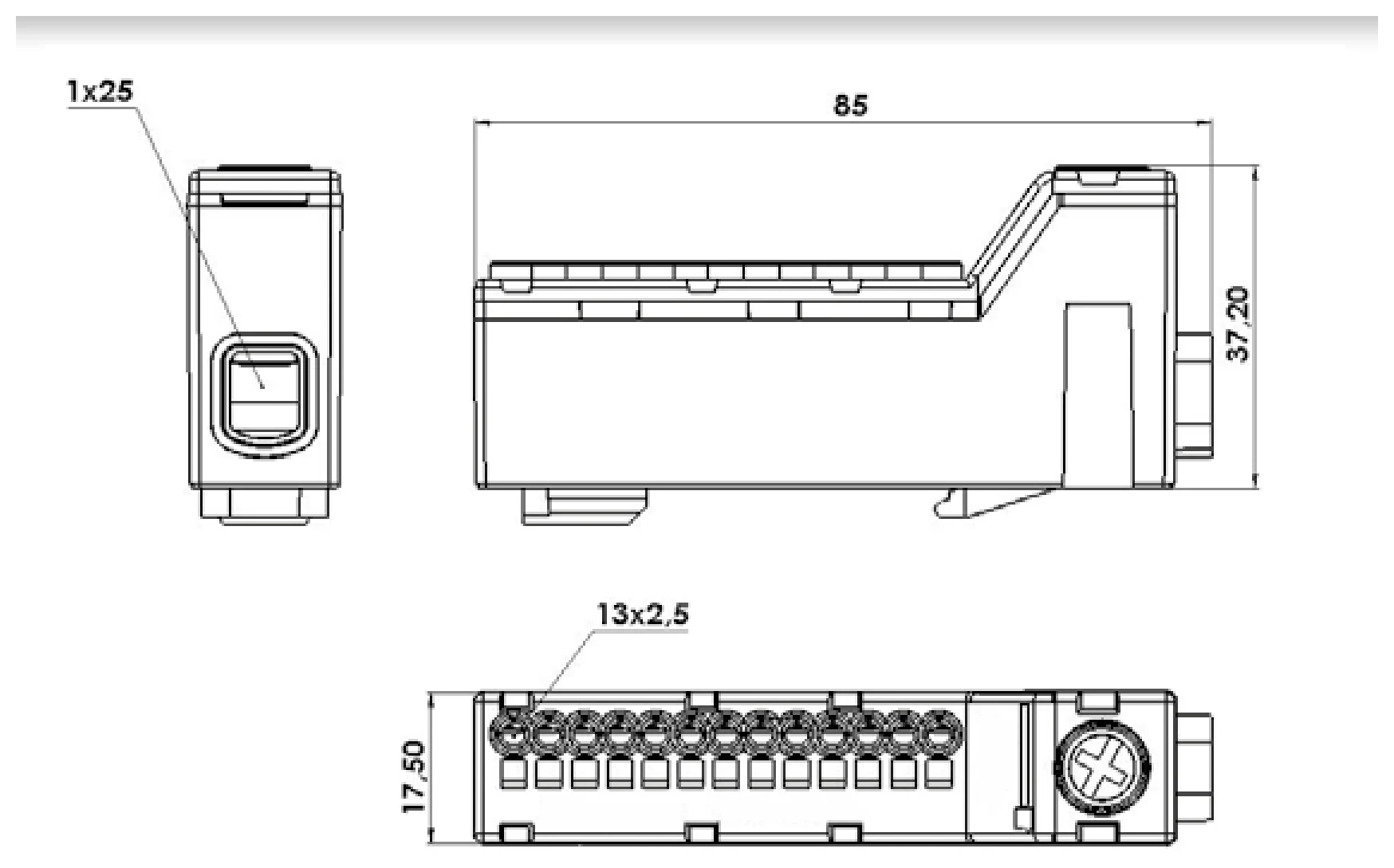

• Przyłącza (wejście / wyjścia): 1 × 25 mm² śrubowe / 13 × 1,5-2,5 mm² sprężynowe.
• Materiał wkładu: Miedź galwanizowana.
• Moment dokręcania: 2,5 Nm.
• Montaż: Szyna TH 35.

Co sprawdzić przed doborem?

• Sprawdź liczbę wejść i wyjść, zakres przekrojów oraz dopuszczony rodzaj i materiał przewodów.
• Zastosuj moment dokręcania i sposób przygotowania przewodu podany dla konkretnego zacisku.
• Zweryfikuj montaż, napięcie pracy i obciążalność całego połączenia; Ui nie jest napięciem znamionowym pracy.
• Wejście śrubowe: 2,5-25 mm², moment 2,5 Nm. Trzynaście wyjść sprężynowych: wyłącznie przewody sztywne 1,5-2,5 mm². Narzędzie służy do zwalniania przewodu; nie cały blok jest bezśrubowy.

Czym różni się od innych modeli?

Poniżej porównanie danych katalogowych, nie deklaracja zamienności. Zgodność z aparatem wymaga osobnego sprawdzenia.

Jak zamówić?

Oznaczenie do zapytania: TLC-14 / TLC-14.01-05

1. Wskaż symbol produktu i dokładny wariant z tabeli „Dane techniczne”.
2. Podaj liczbę sztuk oraz wymagany termin; dla szyn także długość lub liczbę modułów, dla bloków kolor i układ przyłączy.
3. Wyślij zapytanie z karty produktu. Przed zamówieniem potwierdź z Elkat konfigurację, kompatybilność i warunki dostawy.
