IZ10/3F/W - szyna widełkowa 10 mm²
Szyna widełkowa 3-fazowa w wyższym profilu
Nr katalogowy: 0110030106-160

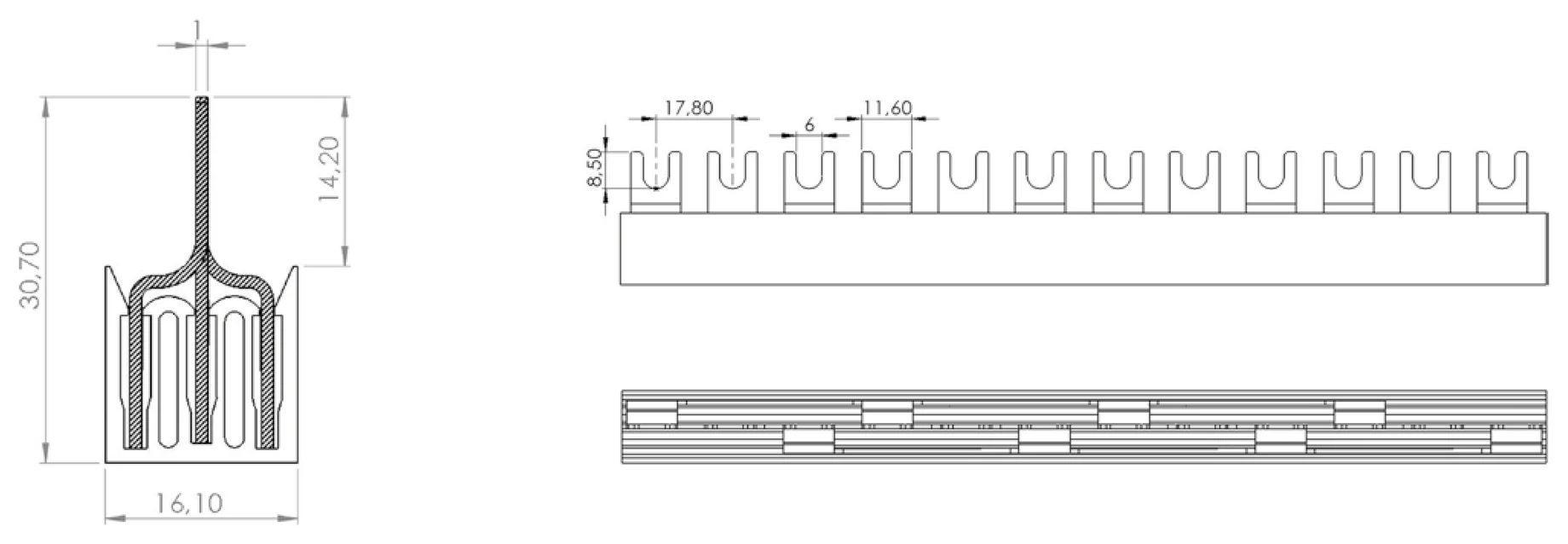

Czym jest ten produkt?
IZ10/3F/W - szyna widełkowa 10 mm². Do łączenia torów zasilania aparatów modułowych w rozdzielnicy.
Kiedy wybrać ten model?
Wybierz ten model, jeżeli wykonanie przyłącza, układ biegunów i podziałka odpowiadają aparatom przewidzianym w projekcie. Parametry tego wykonania:
- Wykonanie: Widełkowa, wyższy profil.
- Przekrój: 10 mm².
- Liczba faz / biegunów: 3-fazowa.
- Prąd znamionowy Ie: 100 A.
- Napięcie znamionowe Ue: 240 V.
- Podziałka modułu: 17,8 mm.
- Długości (moduły): 6, 9, 12, 18, 54, 57, 60.
- Izolacja: PVC-U.
Co sprawdzić przed doborem?
- Sprawdź w dokumentacji aparatu dopuszczony typ przyłącza, geometrię zacisku i podziałkę; sam rozstaw nie potwierdza kompatybilności.
- Porównaj obciążenie toru i napięcie pracy z wartościami znamionowymi wybranego modelu. Ui nie zastępuje Ue.
- Dobierz długość i sposób zabezpieczenia końców zgodnie z instrukcją konkretnego wykonania.
- Wykonanie: Widełkowa, wyższy profil; Podziałka modułu: 17,8 mm; Liczba faz / biegunów: 3-fazowa. Przed zamówieniem sprawdź typ zacisku, podziałkę oraz układ biegunów aparatu. Sama podziałka nie potwierdza kompatybilności.
- Zastosuj zaślepkę Z-10/3F.
Czym różni się od innych modeli?
Poniżej porównanie danych katalogowych, nie deklaracja zamienności. Zgodność z aparatem wymaga osobnego sprawdzenia.
- Przekrój: IZ10/3F/W - 10 mm²; IZ12/3F/W - 12 mm².
- Długości (moduły): IZ10/3F/W - 6, 9, 12, 18, 54, 57, 60; IZ12/3F/W - 9, 12, 18, 24, 54.
- Wykonanie: IZ10/3F/W - Widełkowa, wyższy profil; IZ10/1F/1500V - Widełkowa, 1500 V.
- Liczba faz / biegunów: IZ10/3F/W - 3-fazowa; IZ10/1F/1500V - 1-fazowa.
- Długości (moduły): IZ10/3F/W - 6, 9, 12, 18, 54, 57, 60; IZ10/1F/1500V - 2, 6, 12, 18, 24, 54, 58.
Jak zamówić?
Oznaczenie do zapytania: IZ10/3F/W / 0110030106-160
- Wskaż symbol produktu i dokładny wariant z tabeli „Dane techniczne”.
- Podaj liczbę sztuk oraz wymagany termin; dla szyn także długość lub liczbę modułów, dla bloków kolor i układ przyłączy.
- Wyślij zapytanie z karty produktu. Przed zamówieniem potwierdź z Elkat konfigurację, kompatybilność i warunki dostawy.
- Przekrój
- 10 mm²
- Prąd znamionowy Ie
- 100 A
- Liczba faz / biegunów
- 3-fazowa
- Długości (moduły)
- 6, 9, 12, 18, 54, 57, 60
| Dane techniczne | |
|---|---|
| Parametr | Wartość |
| Wykonanie | Widełkowa, wyższy profil |
| Przekrój | 10 mm² |
| Liczba faz / biegunów | 3-fazowa |
| Prąd znamionowy Ie | 100 A |
| Napięcie znamionowe Ue | 240 V |
| Napięcie izolacji Ui | 500 V |
| Napięcie udarowe Uimp | 4 kV |
| Podziałka modułu | 17,8 mm |
| Długości (moduły) | 6, 9, 12, 18, 54, 57, 60 |
| Materiał | Miedź Cu-ETP 99,99% |
| Izolacja | PVC-U |
| Nr katalogowy | 0110030106-160 |
| Norma | PN-EN 60947-7-1 |
| Warianty i numery katalogowe | ||||
|---|---|---|---|---|
| Typ | Długość | Moduły | Nr katalogowy | Opakowanie (szt./kg) |
| IZ10/3F/6 /W | 109 mm | 6 | 0110030106 | 20/1,10 · 240/13,2 |
| IZ10/3F/9 /W | 162 mm | 9 | 0110030109 | 20/1,66 · 240/26,4 |
| IZ10/3F/12 /W | 216 mm | 12 | 0110030112 | 20/2,21 · 240/19,8 |
| IZ10/3F/18 /W | 322 mm | 18 | 0110030118 | 20/3,31 |
| IZ10/3F/54 /W | 963 mm | 54 | 0110030154 | 20/10,37 |
| IZ10/3F/57 /W | 1017 mm | 57 | 0110030157 | 20/10,94 |
| IZ10/3F/60 /W | 1070 mm | 60 | 0110030160 | 20/11,52 |
Karta katalogowa powstaje na bieżąco z danych tej pozycji. Pełny katalog zawiera wszystkie rodziny wyrobów wraz z rysunkami wymiarowymi.
Pasująca zaślepka końcowa
Dobrana według wykonania, przekroju i liczby biegunów szyny - zgodnie z tabelą kompatybilności z katalogu Elkat.
