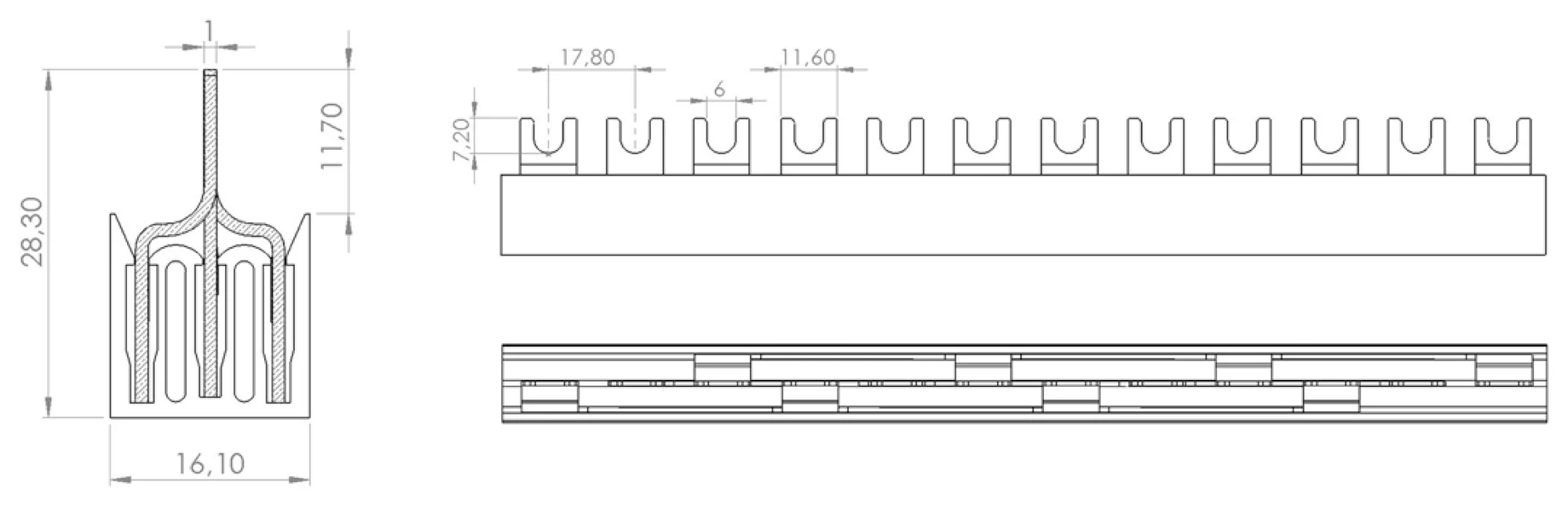

IZ10/3F - szyna widełkowa 10 mm²

Czym jest ten produkt?

IZ10/3F - szyna widełkowa 10 mm². Do łączenia torów zasilania aparatów modułowych w rozdzielnicy.

Kiedy wybrać ten model?

Wybierz ten model, jeżeli wykonanie przyłącza, układ biegunów i podziałka odpowiadają aparatom przewidzianym w projekcie. Parametry tego wykonania:

• Wykonanie: Widełkowa (fork).
• Przekrój: 10 mm².
• Liczba faz / biegunów: 3-fazowa.
• Prąd znamionowy Ie: 63 A.
• Napięcie znamionowe Ue: 240/415 V.
• Podziałka modułu: 17,8 mm.
• Długości (moduły): 6, 9, 12, 18, 24, 27, 30, 54, 57.
• Izolacja: PVC-U.

Co sprawdzić przed doborem?

• Sprawdź w dokumentacji aparatu dopuszczony typ przyłącza, geometrię zacisku i podziałkę; sam rozstaw nie potwierdza kompatybilności.
• Porównaj obciążenie toru i napięcie pracy z wartościami znamionowymi wybranego modelu. Ui nie zastępuje Ue.
• Dobierz długość i sposób zabezpieczenia końców zgodnie z instrukcją konkretnego wykonania.
• Wykonanie: Widełkowa (fork); Podziałka modułu: 17,8 mm; Liczba faz / biegunów: 3-fazowa. Przed zamówieniem sprawdź typ zacisku, podziałkę oraz układ biegunów aparatu. Sama podziałka nie potwierdza kompatybilności.
• Zastosuj zaślepkę Z-10/3F.

Czym różni się od innych modeli?

Poniżej porównanie danych katalogowych, nie deklaracja zamienności. Zgodność z aparatem wymaga osobnego sprawdzenia.

Jak zamówić?

Oznaczenie do zapytania: IZ10/3F / 0110031406-457

1. Wskaż symbol produktu i dokładny wariant z tabeli „Dane techniczne”.
2. Podaj liczbę sztuk oraz wymagany termin; dla szyn także długość lub liczbę modułów, dla bloków kolor i układ przyłączy.
3. Wyślij zapytanie z karty produktu. Przed zamówieniem potwierdź z Elkat konfigurację, kompatybilność i warunki dostawy.
