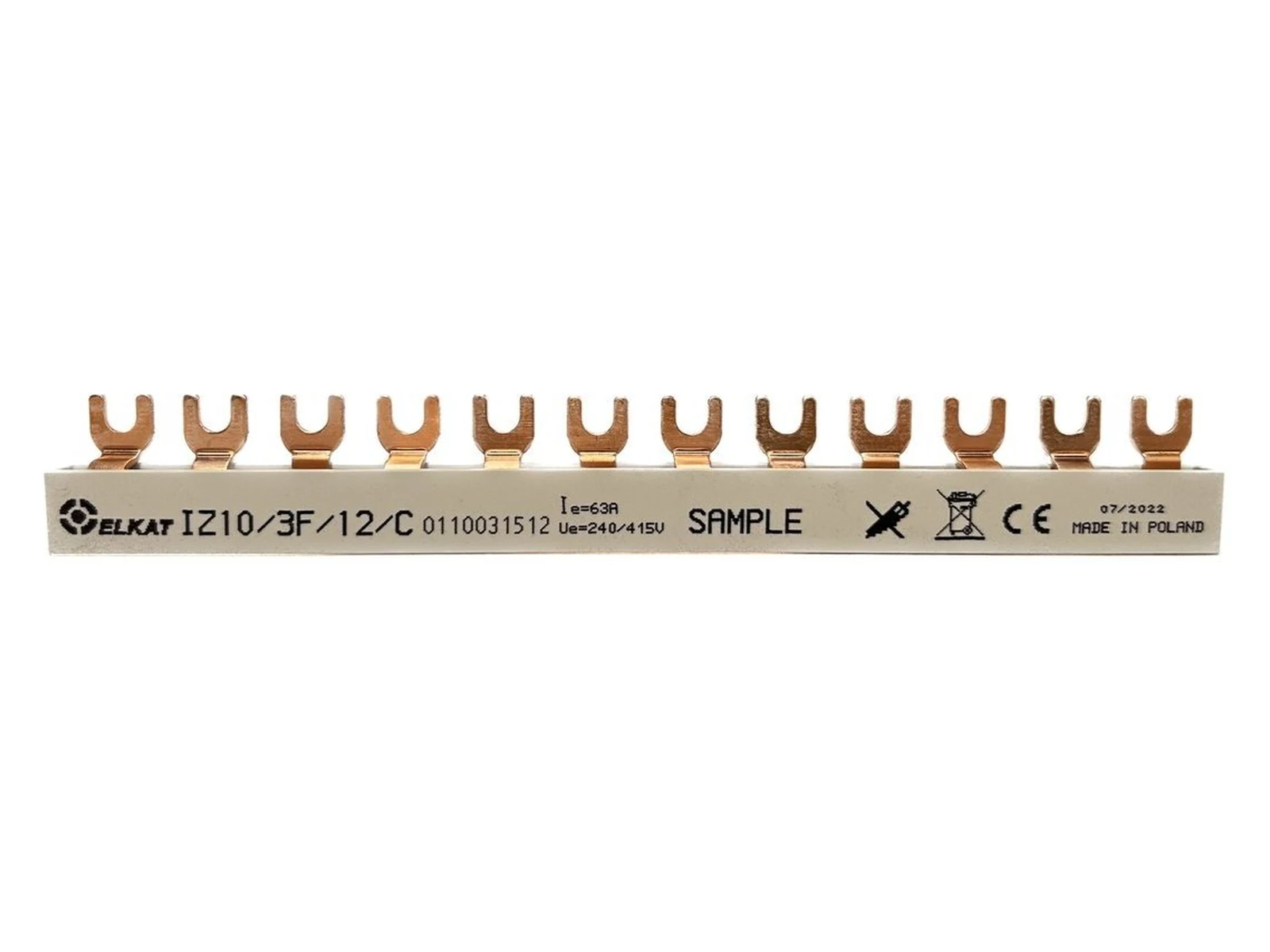

IZ10/3F/C - szyna widełkowa 10 mm²
Szyna widełkowa 3-fazowa zamknięta, 10 mm²
Nr katalogowy: 0110031506-518
Czym jest ten produkt?
IZ10/3F/C - szyna widełkowa 10 mm². Do łączenia torów zasilania aparatów modułowych w rozdzielnicy.
Kiedy wybrać ten model?
Wybierz ten model, jeżeli wykonanie przyłącza, układ biegunów i podziałka odpowiadają aparatom przewidzianym w projekcie. Parametry tego wykonania:
- Wykonanie: Widełkowa, zamknięta (typ C).
- Przekrój: 10 mm².
- Liczba faz / biegunów: 3-fazowa.
- Prąd znamionowy Ie: 63 A.
- Napięcie znamionowe Ue: 240/415 V.
- Podziałka modułu: 17,8 mm.
- Długości (moduły): 6, 9, 12, 18.
- Izolacja: PC-ABS.
Co sprawdzić przed doborem?
- Sprawdź w dokumentacji aparatu dopuszczony typ przyłącza, geometrię zacisku i podziałkę; sam rozstaw nie potwierdza kompatybilności.
- Porównaj obciążenie toru i napięcie pracy z wartościami znamionowymi wybranego modelu. Ui nie zastępuje Ue.
- Dobierz długość i sposób zabezpieczenia końców zgodnie z instrukcją konkretnego wykonania.
- Wykonanie: Widełkowa, zamknięta (typ C); Podziałka modułu: 17,8 mm; Liczba faz / biegunów: 3-fazowa. Przed zamówieniem sprawdź typ zacisku, podziałkę oraz układ biegunów aparatu. Sama podziałka nie potwierdza kompatybilności.
- Wykonanie zamknięte typu C nie wymaga osobnej zaślepki i nie jest przeznaczone do docinania.
Czym różni się od innych modeli?
Poniżej porównanie danych katalogowych, nie deklaracja zamienności. Zgodność z aparatem wymaga osobnego sprawdzenia.
- Liczba faz / biegunów: IZ10/3F/C - 3-fazowa; IZ10/1F/C - 1-fazowa.
- Napięcie znamionowe Ue: IZ10/3F/C - 240/415 V; IZ10/1F/C - 240 V.
- Długości (moduły): IZ10/3F/C - 6, 9, 12, 18; IZ10/1F/C - 12.
- Wykonanie: IZ10/3F/C - Widełkowa, zamknięta (typ C); IZ10/3F - Widełkowa (fork).
- Długości (moduły): IZ10/3F/C - 6, 9, 12, 18; IZ10/3F - 6, 9, 12, 18, 24, 27, 30, 54, 57.
- Izolacja: IZ10/3F/C - PC-ABS; IZ10/3F - PVC-U.
Jak zamówić?
Oznaczenie do zapytania: IZ10/3F/C / 0110031506-518
- Wskaż symbol produktu i dokładny wariant z tabeli „Dane techniczne”.
- Podaj liczbę sztuk oraz wymagany termin; dla szyn także długość lub liczbę modułów, dla bloków kolor i układ przyłączy.
- Wyślij zapytanie z karty produktu. Przed zamówieniem potwierdź z Elkat konfigurację, kompatybilność i warunki dostawy.
- Przekrój
- 10 mm²
- Prąd znamionowy Ie
- 63 A
- Liczba faz / biegunów
- 3-fazowa
- Długości (moduły)
- 6, 9, 12, 18
| Dane techniczne | |
|---|---|
| Parametr | Wartość |
| Wykonanie | Widełkowa, zamknięta (typ C) |
| Przekrój | 10 mm² |
| Liczba faz / biegunów | 3-fazowa |
| Prąd znamionowy Ie | 63 A |
| Napięcie znamionowe Ue | 240/415 V |
| Napięcie izolacji Ui | 500 V |
| Napięcie udarowe Uimp | 4 kV |
| Podziałka modułu | 17,8 mm |
| Długości (moduły) | 6, 9, 12, 18 |
| Materiał | Miedź Cu-ETP 99,99% |
| Izolacja | PC-ABS |
| Nr katalogowy | 0110031506-518 |
| Norma | PN-EN 60947-7-1 |
| Warianty i numery katalogowe | ||||
|---|---|---|---|---|
| Typ | Długość | Moduły | Nr katalogowy | Opakowanie (szt./kg) |
| IZ10/3F/6/C | 109 mm | 6 | 0110031506 | 20/1,10 · 240/13,24 |
| IZ10/3F/9/C | 162 mm | 9 | 0110031509 | 20/1,66 · 240/19,97 |
| IZ10/3F/12/C | 216 mm | 12 | 0110031512 | 20/2,21 · 240/26,49 |
| IZ10/3F/18/C | 322 mm | 18 | 0110031518 | 20/3,31 |

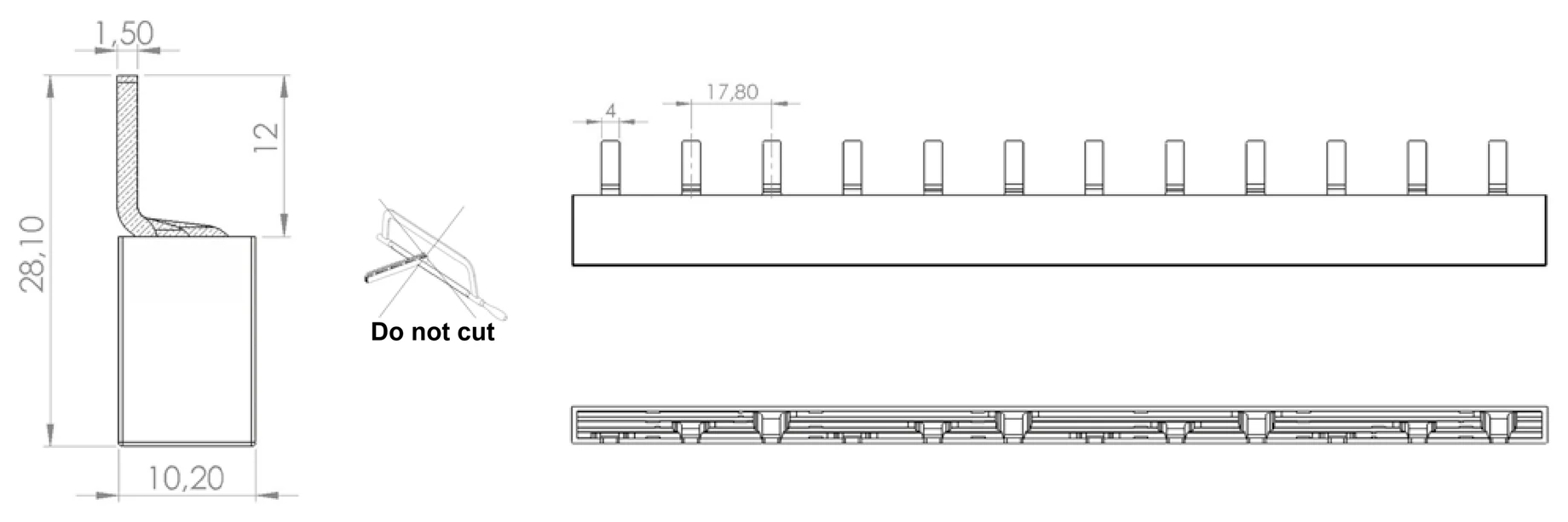

Karta katalogowa powstaje na bieżąco z danych tej pozycji. Pełny katalog zawiera wszystkie rodziny wyrobów wraz z rysunkami wymiarowymi.
Ten produkt nie wymaga zaślepki - izolator jest zamknięty fabrycznie.
