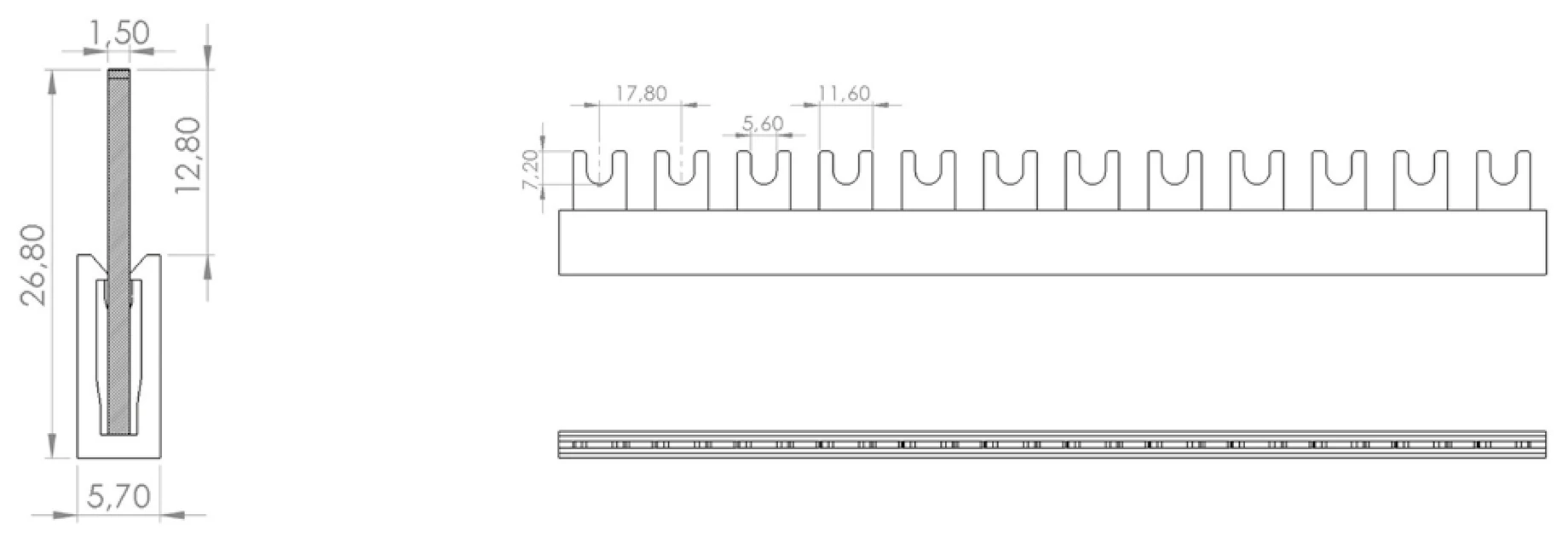

IZ16/1F - szyna widełkowa 16 mm²
Szyna widełkowa 1-fazowa, 16 mm², 100 A
Nr katalogowy: 0116010102-158
Czym jest ten produkt?
IZ16/1F - szyna widełkowa 16 mm². Do łączenia torów zasilania aparatów modułowych w rozdzielnicy.
Kiedy wybrać ten model?
Wybierz ten model, jeżeli wykonanie przyłącza, układ biegunów i podziałka odpowiadają aparatom przewidzianym w projekcie. Parametry tego wykonania:
- Wykonanie: Widełkowa (fork).
- Przekrój: 16 mm².
- Liczba faz / biegunów: 1-fazowa.
- Prąd znamionowy Ie: 100 A.
- Napięcie znamionowe Ue: 240 V.
- Podziałka modułu: 17,8 mm.
- Długości (moduły): 2, 4, 6, 9, 12, 18, 24, 54, 58.
- Izolacja: PVC-U.
Co sprawdzić przed doborem?
- Sprawdź w dokumentacji aparatu dopuszczony typ przyłącza, geometrię zacisku i podziałkę; sam rozstaw nie potwierdza kompatybilności.
- Porównaj obciążenie toru i napięcie pracy z wartościami znamionowymi wybranego modelu. Ui nie zastępuje Ue.
- Dobierz długość i sposób zabezpieczenia końców zgodnie z instrukcją konkretnego wykonania.
- Wykonanie: Widełkowa (fork); Podziałka modułu: 17,8 mm; Liczba faz / biegunów: 1-fazowa. Przed zamówieniem sprawdź typ zacisku, podziałkę oraz układ biegunów aparatu. Sama podziałka nie potwierdza kompatybilności.
- Zastosuj zaślepkę Z-16/1F.
Czym różni się od innych modeli?
Poniżej porównanie danych katalogowych, nie deklaracja zamienności. Zgodność z aparatem wymaga osobnego sprawdzenia.
- Wykonanie: IZ16/1F - Widełkowa (fork); IZ16/1F/L - Widełkowa, gięta 90°.
- Długości (moduły): IZ16/1F - 2, 4, 6, 9, 12, 18, 24, 54, 58; IZ16/1F/L - 4, 8, 9, 12, 18, 24, 54.
- Wykonanie: IZ16/1F - Widełkowa (fork); IZ16/1F/L6,2 - Widełkowa, gięta 90°, śruba 6,2.
- Długości (moduły): IZ16/1F - 2, 4, 6, 9, 12, 18, 24, 54, 58; IZ16/1F/L6,2 - 2, 3, 4.
Jak zamówić?
Oznaczenie do zapytania: IZ16/1F / 0116010102-158
- Wskaż symbol produktu i dokładny wariant z tabeli „Dane techniczne”.
- Podaj liczbę sztuk oraz wymagany termin; dla szyn także długość lub liczbę modułów, dla bloków kolor i układ przyłączy.
- Wyślij zapytanie z karty produktu. Przed zamówieniem potwierdź z Elkat konfigurację, kompatybilność i warunki dostawy.
- Przekrój
- 16 mm²
- Prąd znamionowy Ie
- 100 A
- Liczba faz / biegunów
- 1-fazowa
- Długości (moduły)
- 2, 4, 6, 9, 12, 18, 24, 54, 58
| Dane techniczne | |
|---|---|
| Parametr | Wartość |
| Wykonanie | Widełkowa (fork) |
| Przekrój | 16 mm² |
| Liczba faz / biegunów | 1-fazowa |
| Prąd znamionowy Ie | 100 A |
| Napięcie znamionowe Ue | 240 V |
| Napięcie izolacji Ui | 500 V |
| Napięcie udarowe Uimp | 4 kV |
| Podziałka modułu | 17,8 mm |
| Długości (moduły) | 2, 4, 6, 9, 12, 18, 24, 54, 58 |
| Materiał | Miedź Cu-ETP 99,99% |
| Izolacja | PVC-U |
| Nr katalogowy | 0116010102-158 |
| Norma | PN-EN 60947-7-1 |
| Warianty i numery katalogowe | ||||
|---|---|---|---|---|
| Typ | Długość | Moduły | Nr katalogowy | Opakowanie (szt./kg) |
| IZ16/1F/2 | 38 mm | 2 | 0116010102 | 40/0,46 · 480 |
| IZ16/1F/4 | 73 mm | 4 | 0116010104 | 40/0,92 · 480 |
| IZ16/1F/6 | 109 mm | 6 | 0116010106 | 40/1,38 · 480 |
| IZ16/1F/9 | 162 mm | 9 | 0116010109 | 40/2,07 · 480 |
| IZ16/1F/12 | 216 mm | 12 | 0116010112 | 40/2,76 · 480 |
| IZ16/1F/18 | 322 mm | 18 | 0116010118 | 40/4,14 |
| IZ16/1F/24 | 429 mm | 24 | 0116010124 | 40/5,52 |
| IZ16/1F/54 | 963 mm | 54 | 0116010154 | 40/12,42 |
| IZ16/1F/58 | 963 mm | 58 | 0116010158 | 40/13,34 |
Karta katalogowa powstaje na bieżąco z danych tej pozycji. Pełny katalog zawiera wszystkie rodziny wyrobów wraz z rysunkami wymiarowymi.
Pasująca zaślepka końcowa
Dobrana według wykonania, przekroju i liczby biegunów szyny - zgodnie z tabelą kompatybilności z katalogu Elkat.
