IZ10/L1NL2NL3N - szyna widełkowa 10 mm²
Szyna widełkowa z układem L1+N, L2+N, L3+N
Nr katalogowy: 0110042008-054
Czym jest ten produkt?
IZ10/L1NL2NL3N - szyna widełkowa 10 mm². Do łączenia torów zasilania aparatów modułowych w rozdzielnicy.
Kiedy wybrać ten model?
Wybierz ten model, jeżeli wykonanie przyłącza, układ biegunów i podziałka odpowiadają aparatom przewidzianym w projekcie. Parametry tego wykonania:
- Wykonanie: Widełkowa, z dodanym przewodem N.
- Przekrój: 10 mm².
- Liczba faz / biegunów: 4-biegunowa (3 × faza + N).
- Prąd znamionowy Ie: 63 A.
- Napięcie znamionowe Ue: 240/415 V.
- Podziałka modułu: 18 mm.
- Długości (moduły): 8, 12, 16, 18, 24, 54.
- Izolacja: PVC.
Co sprawdzić przed doborem?
- Sprawdź w dokumentacji aparatu dopuszczony typ przyłącza, geometrię zacisku i podziałkę; sam rozstaw nie potwierdza kompatybilności.
- Porównaj obciążenie toru i napięcie pracy z wartościami znamionowymi wybranego modelu. Ui nie zastępuje Ue.
- Dobierz długość i sposób zabezpieczenia końców zgodnie z instrukcją konkretnego wykonania.
- Wykonanie: Widełkowa, z dodanym przewodem N; Podziałka modułu: 18 mm; Liczba faz / biegunów: 4-biegunowa (3 × faza + N). Przed zamówieniem sprawdź typ zacisku, podziałkę oraz układ biegunów aparatu. Sama podziałka nie potwierdza kompatybilności.
- Zastosuj zaślepkę Z-10/4F.
Czym różni się od innych modeli?
Poniżej porównanie danych katalogowych, nie deklaracja zamienności. Zgodność z aparatem wymaga osobnego sprawdzenia.
- Przekrój: IZ10/L1NL2NL3N - 10 mm²; IZ16/L1NL2NL3N - 16 mm².
- Prąd znamionowy Ie: IZ10/L1NL2NL3N - 63 A; IZ16/L1NL2NL3N - 100 A.
- Wykonanie: IZ10/L1NL2NL3N - Widełkowa, z dodanym przewodem N; IZ10/2F/D - Widełkowa, izolacja dzielona.
- Liczba faz / biegunów: IZ10/L1NL2NL3N - 4-biegunowa (3 × faza + N); IZ10/2F/D - 2-fazowa.
- Długości (moduły): IZ10/L1NL2NL3N - 8, 12, 16, 18, 24, 54; IZ10/2F/D - 4, 8, 12, 18, 24, 54, 56.
Jak zamówić?
Oznaczenie do zapytania: IZ10/L1NL2NL3N / 0110042008-054
- Wskaż symbol produktu i dokładny wariant z tabeli „Dane techniczne”.
- Podaj liczbę sztuk oraz wymagany termin; dla szyn także długość lub liczbę modułów, dla bloków kolor i układ przyłączy.
- Wyślij zapytanie z karty produktu. Przed zamówieniem potwierdź z Elkat konfigurację, kompatybilność i warunki dostawy.
- Przekrój
- 10 mm²
- Prąd znamionowy Ie
- 63 A
- Liczba faz / biegunów
- 4-biegunowa (3 × faza + N)
- Długości (moduły)
- 8, 12, 16, 18, 24, 54
| Dane techniczne | |
|---|---|
| Parametr | Wartość |
| Wykonanie | Widełkowa, z dodanym przewodem N |
| Przekrój | 10 mm² |
| Liczba faz / biegunów | 4-biegunowa (3 × faza + N) |
| Prąd znamionowy Ie | 63 A |
| Napięcie znamionowe Ue | 240/415 V |
| Napięcie izolacji Ui | 690 V |
| Napięcie udarowe Uimp | 6 kV |
| Podziałka modułu | 18 mm |
| Długości (moduły) | 8, 12, 16, 18, 24, 54 |
| Materiał | Miedź Cu-ETP 99,99% |
| Izolacja | PVC |
| Nr katalogowy | 0110042008-054 |
| Norma | PN-EN 60947-7-1 |
| Warianty i numery katalogowe | ||||
|---|---|---|---|---|
| Typ | Długość | Moduły | Nr katalogowy | Opakowanie (szt./kg) |
| IZ10/L1NL2NL3N/8 | 146 mm | 8 | 0110042008 | 10/0,95 · 180/17,14 |
| IZ10/L1NL2NL3N/12 | 218 mm | 12 | 0110042012 | 10/1,43 · 180/25,70 |
| IZ10/L1NL2NL3N/16 | 290 mm | 16 | 0110042016 | 10/1,90 |
| IZ10/L1NL2NL3N/18 | 326 mm | 18 | 0110042018 | 10/2,14 |
| IZ10/L1NL2NL3N/24 | 434 mm | 24 | 0110042024 | 10/2,86 |
| IZ10/L1NL2NL3N/54 | 974 mm | 54 | 0110042054 | 10/6,43 |

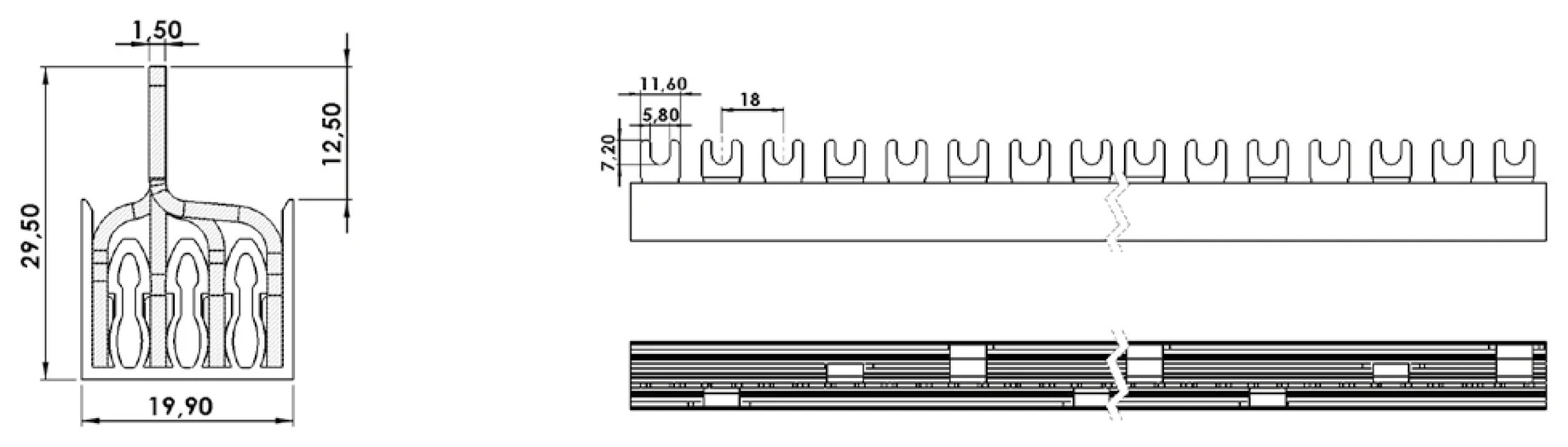

Karta katalogowa powstaje na bieżąco z danych tej pozycji. Pełny katalog zawiera wszystkie rodziny wyrobów wraz z rysunkami wymiarowymi.
